产品概述

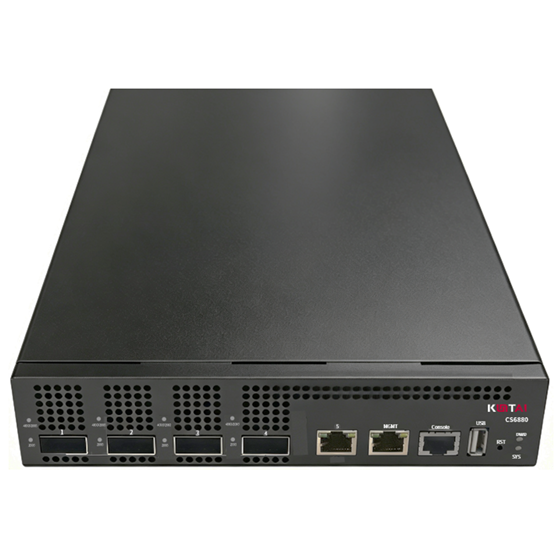

Cloud Stone 6880-4QC-HI（以下简称CS6880-4QC-HI）交换机是北京神州鲲泰信息技术有限公司(以下简称神州鲲泰)最新推出的新一代400G数据中心交换机，它专为新一代数据中心特别设计，定位于新一代数据中心400G汇聚的应用场景。CS6880-4QC-HI交换机支持丰富的数据中心特性，如RoCE（PFC/ECN）、VxLAN、EVPN、Netconf、Telemetry等。
CS6880-4QC-HI支持4个400G QSFP-DD接口（通过通道化光模块可拆分2个200G接口），支持1个插拔电源槽位。

咨询我们

产品特点

l 丰富的数据中心特性

l 智能无损，提升高性能计算可靠性
• 数据中心网络中RoCE 技术成为主流，为保证吞吐率，对丢包有严格要求，智能无损数据中心网络，为分布式系统提供高吞吐、高可靠、低时延的转发能力；
• 支持PFC和ECN等技术，预判网络拥塞，快速反馈，减少网络丢包引起的重传和吞吐量下降，在时延和吞吐量之间取得最大收益；
• 支持动态负载均衡（DLB），基于 ECMP 组和LAG组进行动态负载均衡；
• RoCE 流量可视化：支持对RoCE流量KPI 进行分析，包括流量路径、RTT、吞吐量、丢包、异常会话、Top 会话等 QoS 指标，直观呈现网络各个节点的 RoCE 网络拓扑以及通过ECN等智能无损数据中心网络的各种门限设置，从而更优的配置网络参数以及更快的对网络故障定界，提升配置和运。
l VxLAN（Virtual eXtensible Local Area Network，虚拟扩展VLAN）
将虚拟机发出的数据包封装在UDP中，并使用物理网络的IP、MAC地址作为外层头进行封装，VxLAN网络技术是在传统物理网络基础上构建了逻辑的二层网络，极大降低了大二层网络对VLAN规格的需求，突破网络架构的束缚，支持多达16M用户进行隔离和标识，使大规模虚拟机迁移和异构虚拟迁移成为可能。现支持静态VXLAN隧道、VXLAN2层网关、VXLAN3层网关、DCI等功能。
l EVPN（Ethernet Virtual Private Network，以太虚拟私有网络增强型边界网关协议），
传统自学习方式构建VxLAN需要人工手动配置隧道，配置复杂。地址同步需要依赖数据报文泛洪方式实现，产生大量
泛洪报文，不适合大规模组网。EVPN 通过MP-BGP 自动建立VxLAN隧道，自动同步MAC和IP地址，很好的解决了这些问题。
EVPN不仅继承了MP-BGP和VxLAN的优势，还提供了新的功能。EVPN具有如下特点：
• 简化配置：通过MP-BGP实现VTEP自动发现、VxLAN隧道自动建立、VxLAN隧道与VxLAN自动关联，无需用户手工配置，降低网络部署难度；
• 分离控制平面与数据平面；
• 支持多归属站点的主备备份：当同一个站点通过多台VTEP接入VxLAN网络时，连接该站点的多条路径作为主备路径进行备份，以避免单点故障。
l Netconf（Network Configuration Protocol网络配置协议）
一种基于XML 之上的网管和网络设备之间通信的机制，网络管理员可以利用这套机制在网管上增加、修改、删除网络设备的配置，获取网络设备的配置和状态信息。网管可以通过Netconf使用这些API管理网络设备。
Netconf的一个重要特点是可以直接使用网络设备已有的功能模块，降低了Netconf的开发成本，而且可以扩展设备未来将会支持的新特性。
相对SNMP，Netconf在配置保护&备份&查询上，更胜一筹；扩展性和安全性方面更丰富、更灵活。
Netconf协议因其良好的易用性和扩展性，已经随着SDN技术的逐步落地得到了越来越广泛的使用，主流设备厂商设备均可以支持Netconf功能。
l MC-LAG（MultiChassis Link Aggregation Group跨设备链路聚合组）
MC-LAG为将一台设备与另外两台设备进行跨设备链路聚合，从而把链路可靠性从单板级提高到了设备级，组成双活系统的技术。
MC-LAG作为一种跨设备链路聚合的技术，除了具备增加带宽、提高链路可靠性、负载分担的优势外，还具备以下优势：
• 更高的可靠性：把链路可靠性从单板级提高到了设备级。
• 简化组网及配置：可以将MC-LAG理解为一种横向虚拟化技术，将双归接入的两台设备在逻辑上虚拟成一台设备。MC-LAG提供了一个没有环路的二层拓扑同时实现冗余备份，不再需要繁琐的生成树协议配置，极大的简化了组网及配置。
• 独立升级：两台设备可以分别进行升级，保证有一台设备正常工作即可，对正在运行的业务几乎没有影响。
l Telemetry
一项监控设备性能和故障的远程数据采集技术，采用“推模式”及时获取丰富的监控数据，可以实现网络故障的快速定位。Telemetry具备如下特点：
• 采集数据的精度高，且类型十分丰富，可以充分反映网络状况。
• 一次订阅，持续上报。相比传统网络监控技术的查询一次上报一次，Telemetry 仅需配置一次，
• 设备就可以持续上报数据，减轻了设备处理查询请求的压力。

• 故障定位更快速、精准。

l 高性能

CS6880-4QC-HI交换机在业界首批采用多核CPU，相比普通CPU性能提升数倍，可以更好的处理业务数据和SDN/OpenFlow流量。

CS6880-4QC-HI交换机支持独立的带外管理网口，保证网络故障时还有冗余通道进行管理；支持外接USB大容量存储，能够方便的进行软件升级、配置备份和日志记录；光口支持信号强度等信息读取，不需专业的分析仪器就能对光模块和光纤进行诊断分析；所有端口在交换机一侧，大大简化布线。

l 领先的VSF虚拟化

通过VSF虚拟化技术实现整个虚拟化系统中设备之间的信息共享及表项同步，VSF技术下的虚拟化系统整体性能及端口密度都得到了成倍的增长，突破了传统网络结构中单台核心设备的性能及端口密度限制，通过VSF技术可以实现跨设备的链路聚合，在简化网络配置的同时，提高了网络连接的带宽和可靠性，保证了网络的稳定运行。

VSF虚拟化技术基于成熟的DCNOS平台，采用通用软件架构设计，使得原系统支持的各种功能自然而然地继承到VSF系统中，保证了技术的延续性，以及功能的完整丰富。VSF全面支持IPv4、IPv6、MPLS以及安全等特性，并且保证用户可以高效稳定的使用这些功能。

l 广泛的适用场景

CS6880-4QC-HI交换机的4个400G接口，可通过通道化400G光模块，拆分为8个200G链路，适用于200G&400G链路的混合接入，适合200G和400G混合接入场景。

CS6880-4QC-HI交换机采用业界先进的ASIC芯片实现IPv6线速转发，支持丰富的IPv6特性，特别是IPv6安全特性，支持DHCPv6 Snooping、IPv6 SAVI等功能，构建IPv6有序分址的安全网络。CS6300系列交换机还提供了丰富的隧道技术，提供全面稳定的IPv6过渡方案，有效保护投资。

l 可选多种认证接入网络安全可控

支持如下丰富的接入认证模式：
标准802.1X认证接入（支持标准全部功能，包括基于端口模式、报文透传、MAC Authentication、兼容Windows XP微软客户端等）;
扩展802.1X认证接入（基于用户模式、防止IP冲突和PC克隆、支持静态IP地址下发等扩展增强功能）;

纯Web Portal认证接入（无客户端、非802.1x，可基于Http和Https两种协议为接入用户推送Web Portal页面认证）。

l 多种管理检测方法洞察运行状态

网络设备除强大的性能和功能外还应具备完善的管理功能，该交换机具有丰富的监测网管功能，可实现任务异常、内存异常、交换芯片异常、CPU利用率、堆栈异常等方面的监测，而SYSLOG功能可方便地记录事件，便于事后查找和定位。
具备具备便捷安全的配置管理手段，支持标准SSH、SNMP v1/v2c/v3；Security IP功能可拒绝非法配置员，只有从合法的IP才能对交换机进行配置管理，防止非法用户登陆交换机。

产品规格

项目	CS6880-4QC-HI
交换容量	3.2Tbps
包转发速率	810Mpps
端口规格	4个400G QSFP-DD接口（通过通道化光模块可拆分2个200G接口）+1个10G电口
数据中心特性	支持RoCE v2(PFC，ECN)
	支持VxLAN：静态VXLAN隧道、VxLAN routing、VxLAN bridging、DCI等
	支持EVPN：MP-BGP自动发现、协商、创建VXLAN隧道；扩展NLRI支持mac/arp/prefix同步入
	支持MC-LAG：自动同步arp、mac，支持联动STP
	支持Telemetry和Netconf
VLAN	支持Private VLAN、IP Subnet VLAN、Protocol VLAN、Voice VLAN、MAC VLAN、Super VLAN、Guest VLAN
VLAN	支持灵活QinQ
生成树	支持STP、RSTP、MSTP
生成树	支持BPDU Guard、ROOT Guard、BPDU Tunnel
路由	支持RIP/RIPng、OSPF/OSPFv3、ISIS/ISISv6、BGP/BGP4+
	支持IPv4/IPv6 PBR策略路由
	支持IPv4/IPv6 ECMP等价路由
	支持IPv4/IPv6 URPF单播逆向路径转发
组播	支持IGMP V1/V2/V3、IGMP Snooping、IGMP Query
	支持GMRP、DVMRP、PIM-SM/PIM-SMv6、PIM-DM/PIM-DMv6、PIM-SSM/PIM-SSMv6
	支持IPv6 Multicast over IPv4 Tunnel
	支持IPv4/IPv6组播VLAN
	支持IPv4/IPv6 DCSM受控组播
	支持MSDP组播源发现协议
	支持IPv4/IPv6 Anycast RP
	支持MLDv1/v2、MLD Snooping
IPv6特性	支持ND邻居发现
	支持Path MTU
	支持IPv6 Ping/Tracert
	支持手工配置隧道、6to4隧道、ISATAP隧道、6to4 Tunnel Relay、IPv4 GRE Tunnel、IPv4 over IPv6
ACL	支持IPv4/IPv6入口/出口ACL
	支持ACL动态修改
	支持基于ACL流量的统计
	支持基于ACL的重定向
QoS	支持入口/出口PolicyMap
	支持SWRR、SP、WRR、DWRR、SDWRR、WRED队列调度算法
	支持出口监管、出口重写
端口聚合	支持基于源MAC、目的MAC、源/目的MAC、源IP、目的IP、源/目的IP的负载均衡
端口镜像	支持一对一、多对一端口镜像
	支持数据流镜像
	支持RSPAN远程镜像
	支持ERSPAN增强型远程镜像
DHCP	支持IPv4/IPv6 DHCP Server/Relay/Snooping/Client
	支持DHCP Raley Option 43/60/82
	支持DHCPv6 Raley Option 37/38
	支持IPv6 SAVI
可靠性	支持多IMG冗余、多配置文件
	支持VRRP/VRRPv3
	支持MRPP环网
	支持BFD
	支持GR优雅重启
	支持ULPP上行链路检测
安全性	支持端口隔离
	支持ARP防扫描、ARP限速、ARP Guard
	支持ND Snooping
	支持CPU防护
	支持基于芯片的防DOS攻击
	支持802.1X
	支持Web Portal
	支持IPv4/IPv6 Radius
	支持IPv4/IPv6 TACACS+
运维管理	支持IPv4/IPv6 SSH、IPv4/IPv6 Telnet、IPv4/IPv6 HTTP
	支持AM
	支持IPv4/IPv6 SNMP V1/V2/V3
	支持IPv4/IPv6 Syslog系统日志
	支持配置分级管理
	支持FastLink端口快速通断检测
	支持802.3ah以太网OAM
	支持IPv4/IPv6 sFlow
	支持IPv4/IPv6 SNTP/NTP
电源	支持交流/直流电源模块
输入电压	额定电压范围：100V～240V AC，50/60Hz
输入电压	最大电压范围：90V～264V AC，47/63Hz
物理尺寸(宽X深X高)	213mm X 330mm X 45mm
质量	6kg（满配1个可插拔AC电源）
工作温度	0°C-50°C

订购信息

型号	描述
CS6880-4QC-HI	新一代数据中心400G路由交换机（4个400G QSFP-DD接口 +1个10G 电接口）,1个模块化电源槽位，默认配置1块可插拔AC电源
