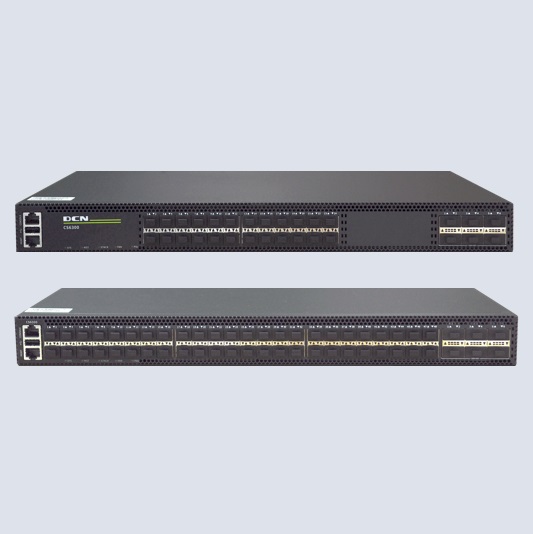

Cloud Stone 6300-HI(以下简称CS6300-HI)系列交换机是神州鲲泰(以下简称DCN)最新推出的新一代10G&100G数据中心交换机,它专为新一代数据中心特别设计,定位于新一代数据中心10G接入100G汇聚的应用场景,也可以作为园区网10G汇聚场景使用。CS6300-HI系列交换机支持丰富的数据中心特性,如VxLAN、EVPN、Netconf、Telemetry、Open Flow等。CS6300系列交换机包括CS6300-24X6C-HI和CS6300-48X6C-HI两款设备。
高密度
CS6300交换机在1U高度内实现了业界较高的24/48个10G+6个100G的端口密度,在土地价格日益高涨的今天,占用空间小将为数据中心带来直接的经济效益。做为数据中心TOR交换机,CS6300满足一个机柜40台服务器的需求,高密度有效减少线缆距离,大大简化布线。
丰富的数据中心特性
CS6300交换机支持丰富的数据中心特性,如VxLAN、EVPN、Telemetry、Netconf、M-LAG、软件定义网络SDN/OpenFlow等。
VxLAN(Virtual eXtensible Local Area Network,虚拟扩展VLAN)
将虚拟机发出的数据包封装在UDP中,并使用物理网络的IP、MAC地址作为外层头进行封装,VxLAN网络技术是在传统物理网络基础上构建了逻辑的二层网络,极大降低了大二层网络对VLAN规格的需求,突破网络架构的束缚,支持多达16M用户进行隔离和标识,使大规模虚拟机迁移和异构虚拟迁移成为可能。现支持静态VXLAN隧道、VXLAN2层网关、VXLAN3层网关、DCI等功能。
EVPN(Ethernet Virtual Private Network,以太虚拟私有网络增强型边界网关协议),
传统自学习方式构建VxLAN需要人工手动配置隧道,配置复杂。地址同步需要依赖数据报文泛洪方式实现,产生大量
泛洪报文,不适合大规模组网。EVPN 通过MP-BGP 自动建立VxLAN隧道,自动同步MAC和IP地址,很好的解决了这些问题。
EVPN不仅继承了MP-BGP和VxLAN的优势,还提供了新的功能。EVPN具有如下特点:
• 简化配置:通过MP-BGP实现VTEP自动发现、VxLAN隧道自动建立、VxLAN隧道与VxLAN自动关联,无需用户手工配置,降低网络部署难度;
• 分离控制平面与数据平面;
• 支持多归属站点的主备备份:当同一个站点通过多台VTEP接入VxLAN网络时,连接该站点的多条路径作为主备路径进行备份,以避免单点故障。
Netconf(Network Configuration Protocol网络配置协议)
一种基于XML 之上的网管和网络设备之间通信的机制,网络管理员可以利用这套机制在网管上增加、修改、删除网络设备的配置,获取网络设备的配置和状态信息。网管可以通过Netconf使用这些API管理网络设备。
Netconf的一个重要特点是可以直接使用网络设备已有的功能模块,降低了Netconf的开发成本,而且可以扩展设备未来将会支持的新特性。
相对SNMP,Netconf在配置保护&备份&查询上,更胜一筹;扩展性和安全性方面更丰富、更灵活。
Netconf协议因其良好的易用性和扩展性,已经随着SDN技术的逐步落地得到了越来越广泛的使用,主流设备厂商设备均可以支持Netconf功能。
MC-LAG(MultiChassis Link Aggregation Group跨设备链路聚合组)
MC-LAG为将一台设备与另外两台设备进行跨设备链路聚合,从而把链路可靠性从单板级提高到了设备级,组成双活系统的技术。
MC-LAG作为一种跨设备链路聚合的技术,除了具备增加带宽、提高链路可靠性、负载分担的优势外,还具备以下优势:
• 更高的可靠性:把链路可靠性从单板级提高到了设备级。
• 简化组网及配置:可以将MC-LAG理解为一种横向虚拟化技术,将双归接入的两台设备在逻辑上虚拟成一台设备。M-LAG提供了一个没有环路的二层拓扑同时实现冗余备份,不再需要繁琐的生成树协议配置,极大的简化了组网及配置。
• 独立升级:两台设备可以分别进行升级,保证有一台设备正常工作即可,对正在运行的业务几乎没有影响。
Telemetry:一项监控设备性能和故障的远程数据采集技术,采用“推模式”及时获取丰富的监控数据,可以实现网络故障的快速定位。Telemetry具备如下特点:
• 采集数据的精度高,且类型十分丰富,可以充分反映网络状况。
• 一次订阅,持续上报。相比传统网络监控技术的查询一次上报一次,Telemetry 仅需配置一次,
• 设备就可以持续上报数据,减轻了设备处理查询请求的压力。
• 故障定位更快速、精准。
Open Flow:是实现SDN理念的一种方式,它把控制平面从交换机上独立出来,实现更加灵活的网络流量控制,网络随着业务需求的变化而变化,网络资源得到了最充分的利用。
高可靠性

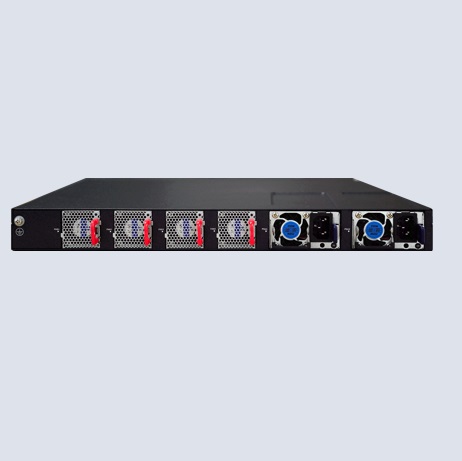

CS6300交换机支持模块化可热插拔1+1冗余电源和模块化可热插拔3+1冗余风扇,更换电源、风扇网络业务不中断。系统支持多份启动文件,即使启动文件损坏也能通过备份启动文件正常启动系统。所有端口支持线路快速Link Down检测,大大提升设备可靠性,更好的保证数据中心网络不间断运行。
高性能
CS6300交换机在业界首批采用多核CPU,相比普通CPU性能提升数倍,可以更好的处理业务数据和SDN/OpenFlow流量。CS6300-HI交换机支持端口全线速转发,整机交换容量超越传统Crossbar框式交换机。
CS6300交换机支持独立的带外管理网口,保证网络故障时还有冗余通道进行管理;支持外接USB大容量存储,能够方便的进行软件升级、配置备份和日志记录;光口支持信号强度等信息读取,不需专业的分析仪器就能对光模块和光纤进行诊断分析;所有端口在交换机一侧,大大简化布线。
领先的VSF虚拟化
通过VSF虚拟化技术实现整个虚拟化系统中设备之间的信息共享及表项同步,VSF技术下的虚拟化系统整体性能及端口密度都得到了成倍的增长,突破了传统网络结构中单台核心设备的性能及端口密度限制,通过VSF技术可以实现跨设备的链路聚合,在简化网络配置的同时,提高了网络连接的带宽和可靠性,保证了网络的稳定运行。
VSF虚拟化技术基于成熟的DCNOS平台,采用通用软件架构设计,使得原系统支持的各种功能自然而然地继承到VSF系统中,保证了技术的延续性,以及功能的完整丰富。VSF全面支持IPv4、IPv6、MPLS以及安全等特性,并且保证用户可以高效稳定的使用这些功能。
广泛的适用场景
CS6300交换机支持MPLS/VPLS、MPLS VPN、IPv6等园区网特性,亦适用于教育、政府、企业等园区网。
MPLS VPN和VPLS VPN实现了数据的安全分离,同时支持MPLS VPN访问公网功能,实现专网通信的同时,可以无障碍的访问公网,保障了业务的多样性。
CS6300交换机采用业界先进的ASIC芯片实现IPv6线速转发,支持丰富的IPv6特性,特别是IPv6安全特性,支持DHCPv6 Snooping、IPv6 SAVI等功能,构建IPv6有序分址的安全网络。CS6300-HI系列交换机还提供了丰富的隧道技术,提供全面稳定的IPv6过渡方案,有效保护投资。
ImCloud云端管理 轻松配置维护
支持云端管理,客户不需要单独部署本地网络管理系统,可以远程通过神州鲲泰ImCloud云管理系统对设备进行管理和配置,大大减少了运维管理成本,难度也大幅度降低。
神州鲲泰DCN云管理ImCloud方案是网络服务的新模式,基于云端实现网络服务和管理,将复杂的网络管理简单化、智能化、可视化,提升用户F网络体验。实现“不懂IT也可以熟练管理、使用网络”。
可选多种认证接入 网络安全可控
支持如下丰富的接入认证模式:
-标准802.1X认证接入(支持标准全部功能,包括基于端口模式、报文透传、MAC Authentication、兼容Windows XP微软客户端等);
-扩展802.1X认证接入(基于用户模式、防止IP冲突和PC克隆、支持静态IP地址下发等扩展增强功能);
-纯Web Portal认证接入(无客户端、非802.1x,可基于Http和Https两种协议为接入用户推送Web Portal页面认证)。
多种管理检测方法 洞察运行状态
网络设备除强大的性能和功能外还应具备完善的管理功能,该交换机具有丰富的监测网管功能,可实现任务异常、内存异常、交换芯片异常、CPU利用率、堆栈异常等方面的监测,而SYSLOG功能可方便地记录事件,便于事后查找和定位。
具备具备便捷安全的配置管理手段,支持标准SSH、SNMP v1/v2c/v3;Security IP功能可拒绝非法配置员,只有从合法的IP才能对交换机进行配置管理,防止非法用户登陆交换机。
低碳节能,环保先行
CS6300交换机芯片采用45纳米工艺生产,较旧工艺节能30%以上。交换机电源模块转换效率大于90%,更多的电力消耗用于客户业务,发热量也大大降低。CS6300风道设计可前后通风,符合新一代数据中心冷热风道严格隔离的需要,风扇支持智能调速,能够根据设备负载和散热情况自动调整转速。CS6300交换机的这些设计能够有效降低机房整体PUE,帮助客户建设绿色节能的新一代数据中心了网络运行的连续性。
产品规格
项目 | CS6300-24X6C-HI | CS6300-48X6C-HI |
交换容量 | 4.8T/76.8Tbps | |
包转发速率 | 1600Mpps | 2000Mpps |
端口规格 | 24个10G SFP+接口+6个100G QSFP28接口 | 48个10G SFP+接口+6个100G QSFP28接口 |
数据中心特性 |
支持VxLAN:静态VXLAN隧道、VxLAN routing 、VxLAN
bridging、DCI等 支持EVPN:MP-BGP自动发现、协商、创建VXLAN隧道;扩展NLRI支持mac/arp/prefix同步入 支持MC-LAG:自动同步arp、mac,支持联动STP 支持Telemetry:支持GRPC、支持CPU和内存实况监测;支持接口数据统计实况监测 支持Netconf:支持SSH接入、YANG模型、sysrepo数据库;支持通过netconf配置VLAN、配置BGP、获取接口统计信息 支持TRILL、VEPA 支持VSF设备虚拟化 |
|
VLAN |
支持Private VLAN、IP Subnet VLAN、Protocol
VLAN、Voice VLAN、MAC VLAN、Super VLAN、Guest VLAN 支持灵活QinQ |
|
生成树 |
支持STP、RSTP、MSTP 支持BPDU Guard、ROOT Guard、BPDU Tunnel |
|
路由 |
支持RIP/RIPng、OSPF/OSPFv3、ISIS/ISISv6、BGP/BGP4+ 支持IPv4/IPv6 PBR策略路由 支持IPv4/IPv6 ECMP等价路由 支持IPv4/IPv6 URPF单播逆向路径转发 |
|
组播 |
支持IGMP V1/V2/V3、IGMP Snooping、IGMP
Query 支持GMRP、DVMRP、PIM-SM/PIM-SMv6、PIM-DM/PIM-DMv6、PIM-SSM/PIM-SSMv6 支持IPv6 Multicast over IPv4 Tunnel 支持IPv4/IPv6组播VLAN 支持IPv4/IPv6 DCSM受控组播 支持MSDP组播源发现协议 支持IPv4/IPv6 Anycast RP 支持MLDv1/v2、MLD Snooping |
|
IPv6特性 |
支持ND邻居发现 支持Path MTU 支持IPv6 Ping/Tracert 支持手工配置隧道、6to4隧道、ISATAP隧道、6to4 Tunnel Relay、IPv4 GRE Tunnel、IPv4 over IPv6 |
|
ACL |
支持IPv4/IPv6入口/出口ACL 支持ACL动态修改 支持基于ACL流量的统计 支持基于ACL的重定向 |
|
QoS |
支持入口/出口PolicyMap 支持SWRR、SP、WRR、DWRR、SDWRR、WRED队列调度算法 支持出口监管、出口重写 |
|
端口聚合 | 支持基于源MAC、目的MAC、源/目的MAC、源IP、目的IP、源/目的IP的负载均衡 | |
端口镜像 |
支持一对一、多对一端口镜像 支持数据流镜像 支持CPU镜像 支持RSPAN远程镜像 支持ERSPAN增强型远程镜像 |
|
DHCP |
支持IPv4/IPv6 DHCP
Server/Relay/Snooping/Client 支持DHCP Raley Option 43/60/82 支持DHCPv6 Raley Option 37/38 支持IPv6 SAVI |
|
MPLS VPN | 支持 MPLS/VPLS/VPWS | |
可靠性 |
支持多IMG冗余、多配置文件 支持VRRP/VRRPv3 支持MRPP环网 支持BFD 支持GR优雅重启 支持ULPP上行链路检测 |
|
安全性 |
支持端口隔离 支持ARP防扫描、ARP限速、ARP Guard 支持ND Snooping 支持CPU防护 支持基于芯片的防DOS攻击 支持802.1X 支持Web Portal 支持IPv4/IPv6 Radius 支持IPv4/IPv6 TACACS+ |
|
运维管理 |
支持IPv4/IPv6 SSH、IPv4/IPv6 Telnet、IPv4/IPv6
HTTP 支持AM 支持IPv4/IPv6 SNMP V1/V2/V3 支持IPv4/IPv6 Syslog系统日志 支持配置分级管理 支持FastLink端口快速通断检测 支持802.3ah以太网OAM 支持IPv4/IPv6 sFlow 支持IPFIX 支持IPv4/IPv6 SNTP/NTP |
|
电源 |
支持交流/直流电源模块 支持热插拔,1+1冗余 |
|
输入电压 |
额定电压范围:100V~240V AC,50/60Hz 最大电压范围:90V~264V AC,47/63Hz |
|
功耗 | ≤280W | ≤316W |
物理尺寸 (宽X深X高) |
438.4mm X 420mm X 44mm | 438.4mm X 420mm X 44mm |
质量 | 9.6kg(满配2个电源、4个风扇) | 10.87kg(满配2个电源、4个风扇) |
工作温度 | 0°C-50°C |
订购信息
型号 | 描述 |
CS6300-24X6C-HI | 新一代数据中心100G路由交换机(24个万兆G SFP+接口,6个100G QSFP28接口),主机标配2个电源(1+1冗余)和4个风扇(3+1冗余) |
CS6300-48X6C-HI | 新一代数据中心100G路由交换机(48个万兆 SFP+接口,6个100G QSFP28接口),主机标配2个电源(1+1冗余)和4个风扇(3+1冗余) |
QSFP28-LR | 100G 光模块-QSFP28-单模(1310nm,SMF,10km)-LC接口 |
QSFP28-SR | 100G 光模块-QSFP28-多模(MMF 850nm,OM4 100m)-MTP/MPO接口,支持100G分成4个25G使用,需配合MTP光纤跳线使用 |
QSFP-SR | 40G 光模块-QSFP-多模(OM3 100m;OM4 150m)-MTP接口,支持40G分成4个10G使用,需配合MTP光纤跳线使用 |
QSFP-LR | 40G 光模块-QSFP-单模(1310nm,SMF,10km)-LC接口 |
SFPX-SR | 万兆光模块-SFP+-多模(850nm,MMF 300m)-LC接口 |
SFPX-LR | 万兆光模块-SFP+-单模(1310nm,SMF,10km)-LC接口 |
SFPX-ER | 万兆光模块-SFP+-单模(1550nm,SMF,40km)-LC接口 |
SFPX-ZR | 万兆光模块-SFP+-单模(R2.0)(1550nm,SMF,80km)-LC接口 |
DAC-QSFP28-3M | 100G QSFP28铜缆套件,3米,仅适用于同型号交换机100G QSFP28接口,可用于VSF虚拟化或是短距数据连接 |
DAC-QSFP-5M | 40G QSFP铜缆套件,5米,仅适用于同型号交换机40G QSFP接口,可用于VSF虚拟化或是短距数据连接 |
DAC-SFPX-3M | 万兆SFP+铜缆套件,3米,仅适用于同型号交换机万兆SFP+接口,可用于VSF虚拟化连接 |
AOC-SFPX-10M | 万兆SFP+光缆套件,10米,仅适用于同型号交换机万兆SFP+接口,可用于VSF虚拟化连接 |
