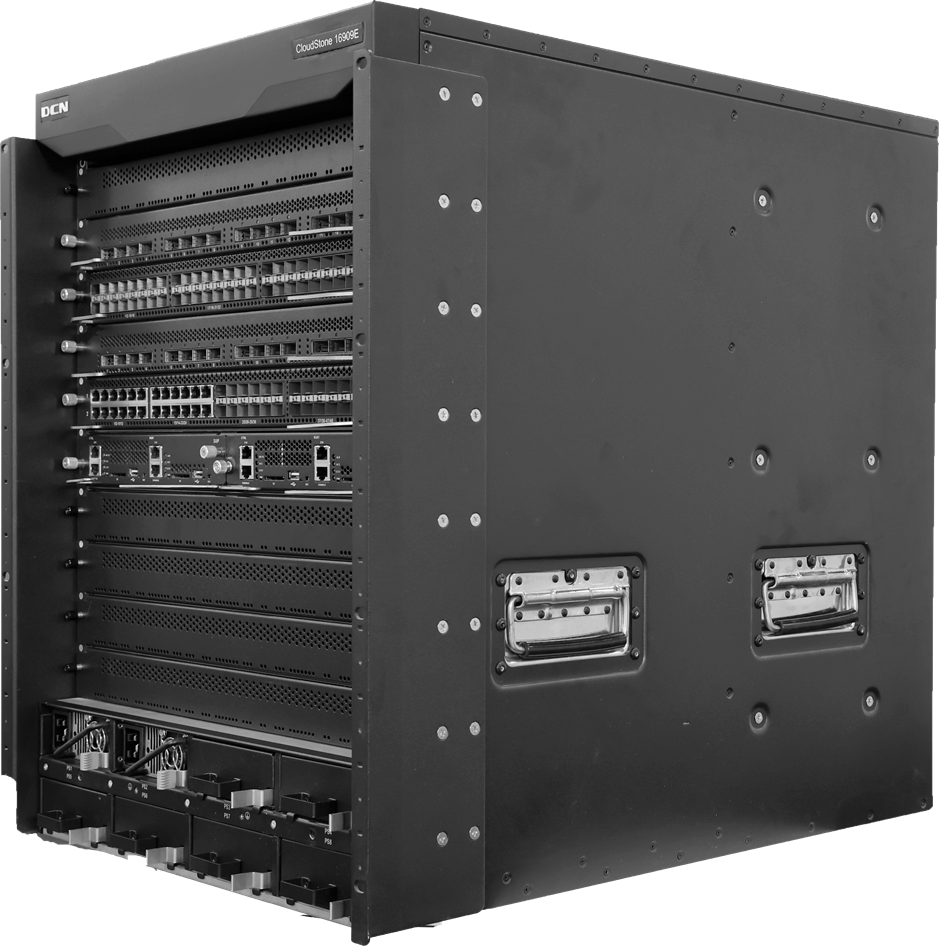

CloudStone 16900“云石”系列新一代数据中心核心交换机
- 产品概述
- 产品特点
- 产品规格
- 订购信息
- 相关手册
产品概述
十几年来，信息领域发生了翻天覆地的变化，信息从纸质化到电子化，办公从孤岛化到协同化，信息也成为一种业务。云计算、移动互联网、物联网标志着大数据时代来临，为适应大数据时代对网络的新需求，DCN推出了 CloudStone 16900“云石”系列交换机CloudStone 16909E（以下简称CS16909E），它具备业务自适应能力，支持网络平滑升级和策略灵活调度，实现业务快速部署，为您构建业务定义的网络。
咨询我们
产品特点
园区网&数据中心网络自适应
园区网一般采用传统的三层架构，主要连接电脑、移动终端，需要较小的二层、较大的三层表项，使用IPv6、MPLS等园区网功能特性。数据中心网络一般为二层架构，主要连接服务器、存储，需要较大的二层、较小的三层表项，使用虚拟化、TRILL、VEPA等数据中心功能特性。传统方式下需要为两套网络分别部署两套核心设备，采用CloudStone 16909E只需部署一套核心设备即可自适应两套网络。CloudStone 16900表项动态可调，支持N：1和1：N虚拟化，智能感知园区网和数据中心网络对核心设备的不同需求。传统两套网络模式下，每台设备需一一进行配置，工作量巨大，CS16909E支持配置、维护自适应，汇聚和接入设备自动从核心获取相应配置，效率大大提高。
有线网&无线网自适应
随着笔记本、手机、PAD等移动终端的普及，企业中BYOD需求越来越多，无线网络建设迫在眉睫。目前建设的无线网大多采用二层架构，与有线三层架构不易融合。实现有线无线一体化后，核心设备性能不足，支持的用户数量不够，无线终端大量接入后网络容易陷入瘫痪。无线终端接入后流量无法有效隔离，管理复杂。CS16909E有线板卡同时支持无线功能，自适应有线无线网络，完美融合二层、三层架构，采用硬件芯片进行数据集中转发，支持多达百万级用户，它能有效隔离有线无线流量，简化无线终端管理。
数据交换&安全防护自适应
经调查，80%的安全隐患来自于企业内部，传统安全板卡无法解决服务器虚拟化层的安全问题，性能较低，占用业务槽位降低整机端口密度。
CS16909E独家支持安全&交换板卡，自适应数据交换和安全防护，通过虚拟防火墙有效解决服务器虚拟化层的安全问题，独有的数据转发和安全防护一步完成，大大提升设备性能。安全&交换板卡不额外占用业务槽位，整机端口密度不受影响。
本地接入&远程接入自适应
传统远程接入方式无法满足日益增长的大数据传输要求，配置管理复杂，出口路由器、防火墙等任何一个设备出问题都会导致远程接入失败。CS16909E自适应本地接入和远程接入，远程接入性能较现有设备提升一倍以上，满足更大数据传输要求，它无需对出口各个设备做复杂配置，管理简便。CS16909E更具业务识别感知能力，可以识别出远程接入的具体业务类型，能够对视频、语音等关键业务进行有效带宽保障。
传统业务&SDN业务自适应
SDN即软件定义网络，是实现业务定义网络的重要方式，CS16909E自适应传统业务和SDN业务，传统业务可以按区域、按设备等方式平滑升级到SDN业务。当SDN标准升级时，它的可编程特性保证无需更换设备即可同步升级，降低TCO总体拥有成本。CS16909E能自适应如上所述五大场景，它采用先进的CLOS架构，提供高密度支持各种高密度接口板，如千兆电口，千兆光口，万兆光口、万兆电、40G端口业务板卡，支持丰富的数据中心特性，如多虚一VSF，一虚多VDF，网络融合FCoE、DCBX，虚机感知VEPA，大二层TRILL，软件定义网络SDN/OpenFlow等。
全球最紧凑9槽机箱设计

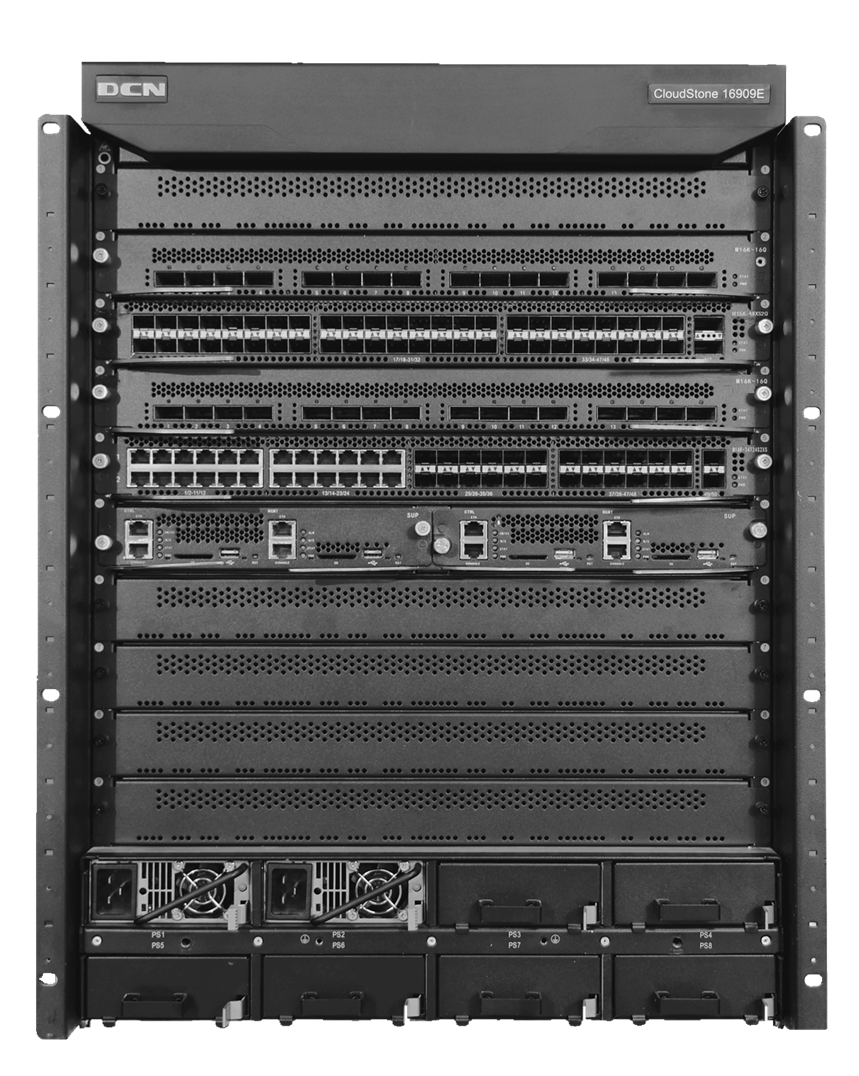

众所周知，电子产品体积越小设计难度越大，DCN综合十几年研发的技术和经验，实现了9槽交换机全球最紧凑的14U高度设计（2个独立主控插槽，4个独立的交换网板插槽，9个独立的业务板插槽），做到了一柜三框，大大提升数据中心端口密度。
业界首款三平面物理分离
CS16909E实现了业界独有的管理、控制、数据三平面物理分离，每个平面互不影响，即使管理和控制平面都出现问题，数据仍正常转发。支持管理平面和控制平面物理分离，管理平台具有独立管理CPU、内存和软件，可独立进行远程管理，实现远程复位、远程单板上下电、系统升级和故障诊断等高级管理操作。管理平面CPU连接所有线卡的内部console端口，有利于故障诊断。
业界领先芯片资源虚拟化
在业务定义网络时代，用户业务不断变化，每次业务的变化都需要网络做出相应调整，这就要求核心交换机能够对表项资源做出动态调整。CS16909E支持芯片资源虚拟化技术，各种芯片表项动态可调整，如二层表项不足可把不需使用的其他表项资源调度过来，从而满足不同业务对网络的不同需求。产品规格
| 项目 | CS16909E |
| 交换容量及包转发率 |
2,142Tbps/6,471Tbps，518,400Mpps |
| 业务槽位 | 9 |
| 交换架构 | CLOS架构 90度垂直正交 |
| 风道类型 | 前后风道 |
| 虚拟化 | 支持VSF多虚一 |
| 支持芯片资源虚拟化 | |
| 数据中心特性 |
支持TRILL大二层 支持VXLAN 支持L2 over GRE数据中心互联 支持PFC、ETS、DCBX、802.1Qau增强以太网 支持VEPA虚机感知 支持OpenFlow1.3/SDN软件定义网络 |
| 认证特性 | 单台设备通过机箱板卡支持802.1x、Portal、PPPoE三种认证模式，支持有线/无线统一认证 |
| VLAN |
支持Private
VLAN、IP Subnet VLAN、Protocol VLAN、Voice VLAN、MAC VLAN、Super VLAN、Guest
VLAN 支持选择性QinQ、灵活QinQ |
| 生成树 |
支持STP、RSTP、多实例MSTP 支持BPDU Guard、ROOT Guard、BPDU Tunnel |
| 路由 |
支持RIP/RIPng、OSPF/OSPFv3、ISIS/ISISv6、BGP/BGP4+ 支持IPv4/IPv6 PBR策略路由 支持IPv4/IPv6 ECMP等价路由 支持IPv4/IPv6 URPF单播逆向路径转发 |
| 接口板表项 | MAC 表项 ≥400K； ARP表项≥256K |
| 组播 |
支持IGMP
V1/V2/V3、IGMP Snooping、IGMP Query 支持GMRP、DVMRP、PIM-SM/PIM-SMv6、PIM-DM/PIM-DMv6、PIM-SSM/PIM-SSMv6 支持IPv6 Multicast over IPv4 Tunnel 支持IPv4/IPv6组播VLAN 支持IPv4/IPv6 DCSM受控组播 支持MSDP组播源发现协议 支持IPv4/IPv6 Anycast RP 支持MLDv1/v2、MLD Snooping |
| IPv6特性 |
支持ND邻居发现 支持Path MTU 支持IPv6 Ping/Tracert 支持手工配置隧道、6to4隧道、ISATAP隧道、6to4 Tunnel Relay、IPv4 GRE Tunnel、IPv4 over IPv6 |
| ACL |
支持IPv4/IPv6入口/出口ACL 支持ACL动态修改 支持基于ACL流量的统计 支持基于ACL的重定向 |
| QoS |
支持入口/出口PolicyMap 支持SWRR、SP、WRR、DWRR、SDWRR、WRED队列调度算法 支持出口监管、出口重写 |
| 端口聚合 | 支持基于源MAC、目的MAC、源/目的MAC、源IP、目的IP、源/目的IP负载均衡，支持基于数据流的增强型负载均衡 |
| 端口镜像 |
支持一对一、多对一端口镜像 支持数据流镜像 支持CPU镜像 支持RSPAN远程镜像 支持ERSPAN增强型远程镜像 |
| DHCP |
支持IPv4/IPv6
DHCP Server/Relay/Snooping/Client 支持DHCP Raley Option 43/60/82 支持DHCPv6 Raley Option 37/38 支持IPv6 SAVI |
| MPLS/VPLS |
支持MPLS 支持VPLS 支持MCE 支持MPLS QOS |
| 可靠性 |
支持多IMG冗余、多配置文件 支持VRRP/VRRPv3 支持MRPP环网 支持BFD 支持GR优雅重启 支持ULPP上行链路检测 |
| 安全性 | 支持端口隔离 |
| 支持ARP防扫描、ARP限速、ARP Guard | |
| 支持ND Snooping | |
| 支持CPU防护 | |
| 支持基于芯片的防DOS攻击 | |
| 支持802.1X | |
| 支持Web Portal | |
| 支持IPv4/IPv6 Radius | |
| 支持IPv4/IPv6 TACACS+ | |
| 支持统一网关功能 | |
| 支持有线无线统一认证 | |
| 运维管理 |
支持端口隔离 支持ARP防扫描、ARP限速、ARP Guard 支持ND Snooping 支持CPU防护 支持基于芯片的防DOS攻击 支持802.1X 支持Web Portal 支持IPv4/IPv6 Radius 支持IPv4/IPv6 TACACS+ 支持统一网关功能 支持有线无线统一认证 |
| 增值业务 | 支持Firewall、NAT、IPSec、IPS、无线AC等功能 |
| 电源 |
支持热插拔，N+1冗余或N+M冗余
|
| 输入电压 |
AC：90～264
V，50/60Hz
DC：-40V~-72V
|
| 通风散热 |

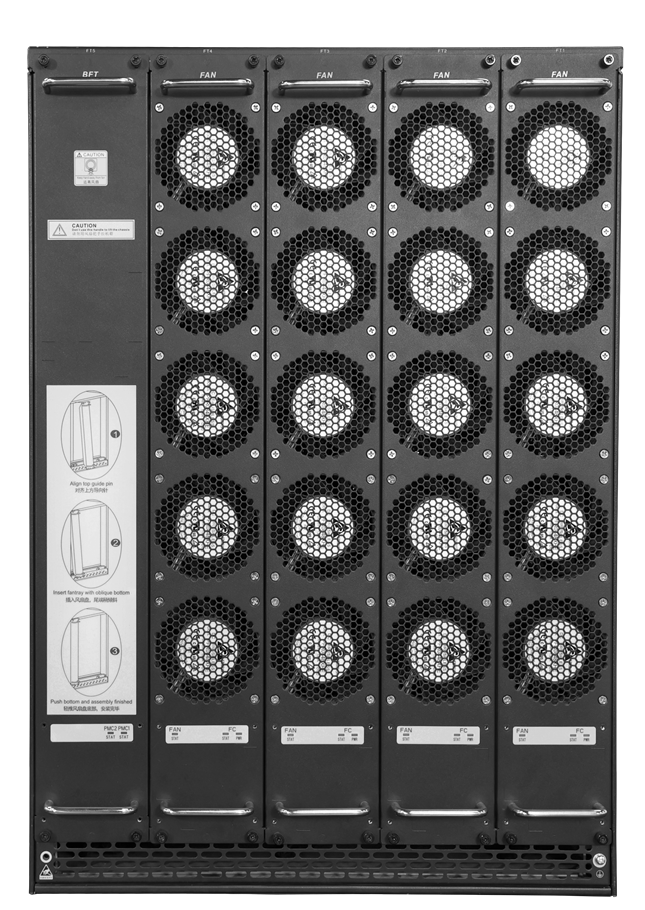

前进后出风道设计，支持冗余
模块化风扇，可热插拔，自动调速
|
| 尺寸(宽X深X高) | 444mm X 753mm X 620.8mm |
| 高度 | 14U |
| 工作温度 | 0°C-45°C |
| 质量（空配） | <80Kg |
订购信息
| 型号 | 描述 |
| CS16909E |
CS16909E机箱式路由交换机主机（9个业务插槽，4个交换网板插槽，2个引擎插槽，8个电源插槽）， 标配4个M16K-FAN风扇（已满配），不含电源模块、管理引擎模块和交换网板模块 |
| M16K-PAC-B | M16K-PAC-B电源模块，必配1块，AB平面，N+M冗余，适用于CS16800和16900系列 |
| M16K-SUP | M16K-SUP管理引擎模块，适用于CS16800和16900系列 |
| M16K-FC | M16K-FC交换网板模块，适用于CS16800和16900系列，最大配置4块，N+1冗余，必配1块 |
| M16K-16Q | M16K-16Q业务模块（16个40G接口），适用于CS16800和16900系列 |
| M16K-48XS2Q | M16K-48XS2Q业务模块（48个万兆SFP+接口，2个40G接口），适用于CS16800和16900系列 |
| M16K-24T24S2XS | M16K-24T24S2XS业务模块（24个千兆电口，24个千兆SFP接口，2个万兆SFP+接口），适用于CS16800和16900系列 |
| QSFP-SR | 40G 光模块-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4个10G使用，需配合MTP光纤跳线使用 |
|
QSFP-ESR |
40G 光模块-QSFP-多模（850nm,300m,ESR4,支持1分4)） |
| QSFP-LR | 40G 光模块-QSFP-单模（1310nm，SMF，10km）-LC接口 |
| DAC-QSFP-5M | 40G QSFP铜缆套件，5米，仅适用于同型号交换机40G QSFP接口，可用于VSF虚拟化或是短距数据连接 |
|
DAC-QSFP-20M |
40G QSFP铜缆套件，20米，仅适用于同型号交换机40G QSFP接口，可用于VSF虚拟化或是短距数据连接（定制物料） |
| SFPX-SR | 万兆光模块-SFP+-多模（850nm，MMF 300m）-LC接口 |
| SFPX-LR | 万兆光模块-SFP+-单模（1310nm，SMF，10km）-LC接口 |
| SFPX-ER | 万兆光模块-SFP+-单模（1550nm，SMF，40km）-LC接口 |
| SFPX-ZR | 万兆光模块（R2.0）-SFP+-单模（1550nm，SMF，80km）-LC接口 |
| DAC-SFPX-3M | DAC-SFPX-3M万兆SFP+铜缆套件，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接 |
| AOC-SFPX-10M | AOC-SFPX-10M万兆SFP+光缆套件，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接 |
| SFP-SX-L | 千兆光模块-SFP-多模（850nm，MMF，550m）-LC接口 |
| SFP-LX-L | 千兆光模块-SFP-单模（1310nm，SMF，10km）-LC接口 |
| SFP-LX-40-L | 千兆光模块-SFP-单模（1310nm，SMF，40km）-LC接口 |
| SFP-LH-70-L | 千兆光模块-SFP-单模（1550nm，SMF，70km）-LC接口 |
| SFP-LH-120-L | 千兆光模块-SFP-单模（1550nm，SMF，120km）-LC接口 |
| SFP-GT | 千兆电模块-SFP-RJ-45接口 |
| SFP-LX3-BD53 | 千兆光模块-SFP-单模-单纤双向干兆光模块(TX1550nm,RX1310nm,3km)-LC接口 |
