海南省三亚技师学院是2005年经海南省政府批准，三亚市政府整合三亚职业教育资源，将海南省人力资源和社会保障厅管辖的海南三亚技工学校和三亚市管辖的海南省海洋学校、三亚市职业中专学校合并组建的一所集技工教育、学历教育和社会短期职业技能培训、职业技能鉴定为一体的技工院校。

此次校园网络建设是学院信息整合共享建设项目的重要内容，是构建新型智慧校园系统（泛在教学、智慧管理、智能安防、公共平台）底层基础。

学校基础网络设备建设于2014年，后运营商代建部分网络，面临着如下问题：
1、单核心+单链路架构，学校核心业务应用可靠性不足，容易断网；
2、存在多个独立网络的统一管理问题，维护管理难；
3、校园监控网与校园网共用一个网络，常常造成网络堵塞；
4、学校基本没有无线网络覆盖，上网途径单一。

解决方案

以“互联网+职业教育”为理念，神州数码DCN为三亚技师学院提供新一代信息技术与职业教育的深度融合方案，共同构建泛在教学、智慧管理、智能安防、公共平台的智慧校园系统。并着重解决以前的若干问题。

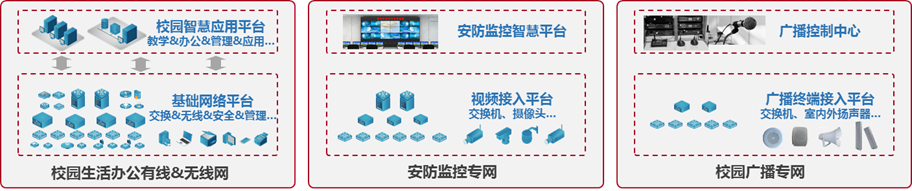

神州数码DCN基于海南省三亚技师学院信息，整合共享建设项目整体规划各系统对支撑网络平台的需求，以及历史问题的理解，建立了物理独立的校园生活办公有线&无线网、安防监控专网和校园广播专网。

首先，打造校园基础网络建设，搭建智慧校园平台

校园生活办公有线无线网（以下简称校园基础网）采用三层架构，按照其功能划分为数据中心区、核心交换区、汇聚接入区、运维管理区和安全出口区，如下所示。

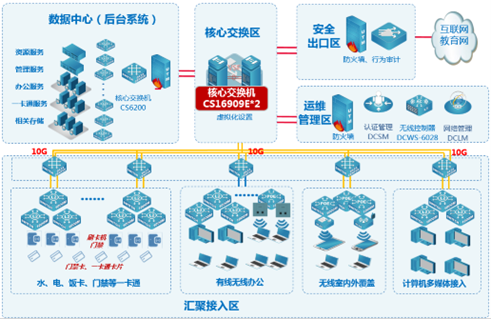

*三亚技师学院校园基础网拓扑

五功能区责任分明，各自负责相应的业务,并有机结合，具备易管理、易维护的特点。

核心交换区是校园基础网的核心部分，承担着所有应用的核心交换功能。采用2台CS16909E作为核心交换机，通过VSF（Virtual Switch Frame虚拟化交换架构）融合为一台设备，具备可靠、高效、冗余、低延时等众多特性，为学院整个网络的稳定、高效交换提供了强有力的支撑。CS6200光口交换机作为汇聚交换机，并通过双万兆上行和核心交换机联通，构成了万兆骨干网。汇聚和核心设备具备较大的扩展性，为后期发展需要、链路扩容提供了坚实的基础

运维管理区承担着网络的设备管理和用户管理的功能，不仅可以可视化管理网络设备和无线AP设备，还可以管理和控制有线用户和无线用户的上网账号、上网带宽和访问网址，防止私接，并结合安全出口区实现对上网行为的监控和管理，做到安全上网，符合国家相关上网规范。

数据中心区（后台系统）主要承担着校园应用系统，包括资源服务、管理系统、办公OA系统、WEB门户系统、一卡通系统、门禁系统及相关存储，该区域是新型智慧校园系统的核心承载区。采用数据中心交换机CS6200作为其核心交换机，通过S4600系列接入交换机连接相应业务系统。

汇聚接入区除了有线接入外，采用了400多台放装型、墙面型和室外型WL8200-X 系列WIFI 6 AP作为无线接入点，覆盖室内室外区域。校园生活办公有线无线网可以为师生&教职员工的有线无线终端、一卡通、门禁等哑终端提供接入服务。

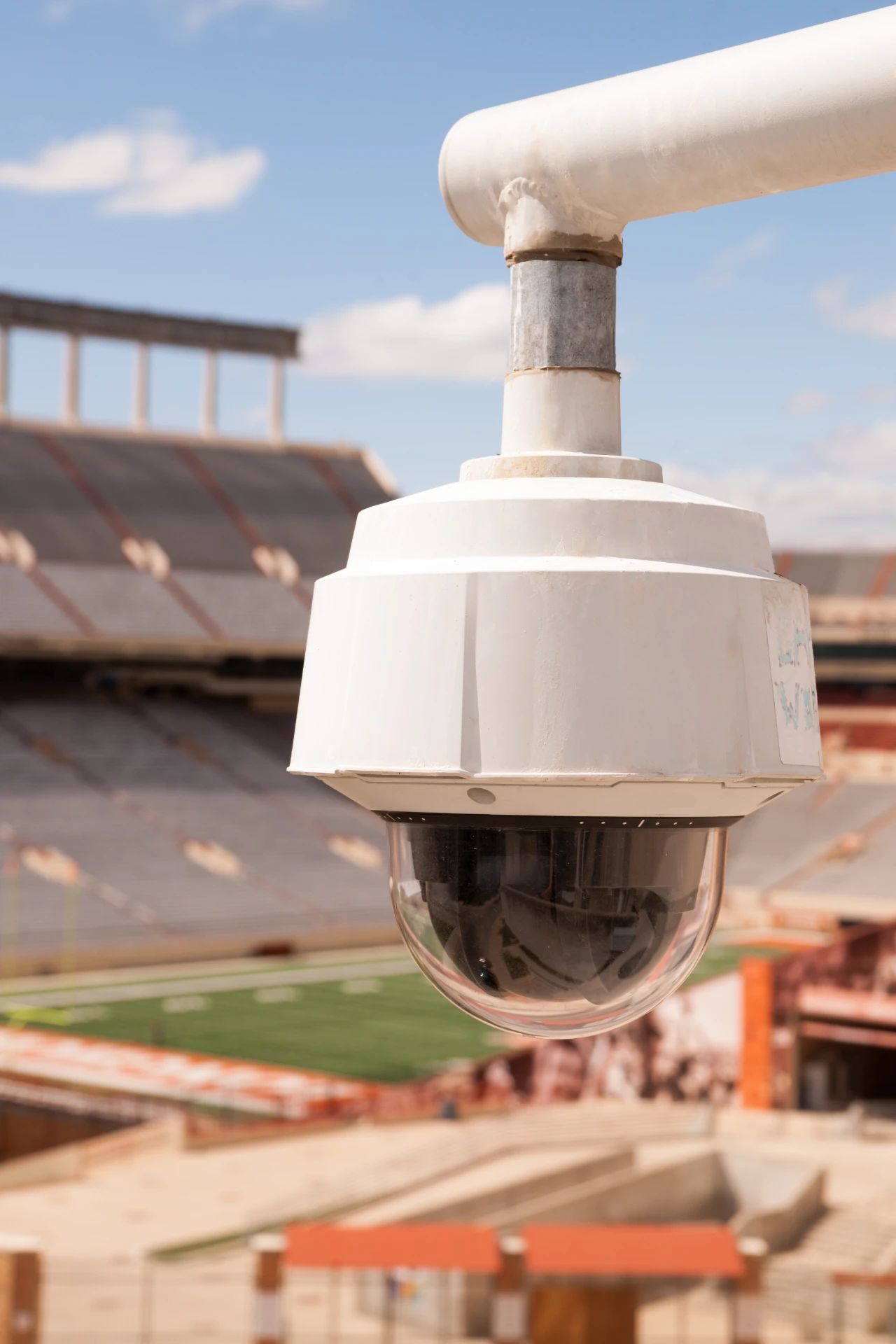

助力安防监控校园全覆盖，呵护校园师生平安

校园安全至关重要，安防监控系统承担着视频实时查看、存储和告警等重要作用，能有有效的防范、查看和追溯不安全行为和事件。

为打造平安校园，三亚技师学院独立建设安防监控专网，基本实现学院全域覆盖、监控点的视频图像存储1个月的目标。

监控范围包含重点部位和区域、学校大门外一定区域、学校周界、学校大门口、门卫室（传达室）、室外人员集中活动区域、教学区域主要通道和出入口、学生宿舍楼（区）主要出入口等，共接入监控点达700多个。

安防监控专网为了保证网络的稳定性、安全性，在网络设计上与其他网络物理隔离，在设备选择上采用框式交换机DCRS-7608E设备作为网络核心交换机。DCRS-7608E具备双引擎、支持40G高速接口和8个业务插槽，既具备了电信级的可靠性，又保证了视频监控业务的高速转发，还为后期的扩容提供了较大的空间。

支撑校园广播全覆盖，声音送达每个角落

海南技师学院校园广播前端具有200多个点位，数字化IP网络广播系统与消防联动，实现对校园教学楼、综合楼普通教室、户外楼间区域及运动场等区域全覆盖，为校园营造一个更好的学习环境。

神州数码DCN提供的广播系统核心交换机CS6200系列以及S4600系列交换机，助力校园广播系统满足了学院举行全校活动、播报通知、升国旗、课间操、播放课间音乐、召开全校大会广播要求，同时设有消防联动功能，在发生火灾的时候在消防控制室的消防人员可以通过火灾事故广播引导人们迅速撤离危险场所，给校园营造一个更安全的环境。

方案特色

按业务需求独立建网，保证了业务的安全可靠性。

本次建设内容包括基础网+无线网、视频监控网和校园广播网三张网，均为独立建设，物理分开（监控网和广播网为校园密闭式内网，与外界物理隔离），业务的安全和质量得到可靠性保证。

网络架构先进，稳定可靠。

网络采用双核心+汇聚冗余接入的先进结构，同时核心CS16909E交换机支持管理&控制&转发三平面物理分离及100G/400G的扩展能力，保证了骨干网络的可靠性和扩展能力，为业务提供了稳定可靠的基础保障。

WiFi6无线网络使用体验好。

使用新一代WiFi6技术的 WL8200系列无线AP作为基础接入点，实现了无死角覆盖保障，用户可以在校园的任何地方，无论是宿舍还是操场，无论是办公区和是会场，都能顺畅接入和使用网络，获得良好的使用体验。

神州数码DCN“互联网+职业教育”深度融合方案，为海南技师学院提供全方位、一体化、智慧型的信息化服务，有效提升学校人才培养质量和教育治理能力，推动了职业教育信息化建设。
