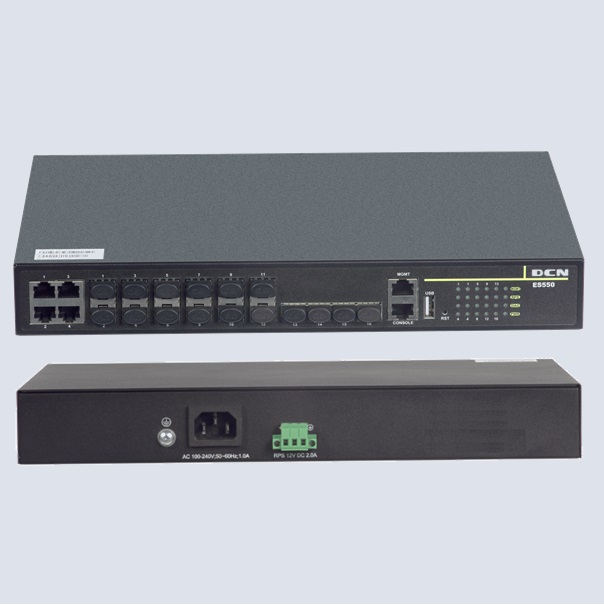

ES550-16F万兆路由交换机

产品简介

ES550-16F交换机是神州数码网络公司推出的新一代绿色智能安全接入交换机,支持双链路冗余备份,具备先进的绿色环保技术,实现万兆高带宽虚拟化扩展,为用户提供高性能、易管理、低成本的千兆到桌面的解决方案...

彩页下载

购物车 在线咨询
  • 产品特点
  • 产品规格
  • 订购信息
  • 相关手册
  • 产品资质

产品概述

ES550-16F交换机是神州数码网络公司推出的新一代绿色智能安全接入交换机,支持双链路冗余备份,具备先进的绿色环保技术,实现万兆高带宽虚拟化扩展,为用户提供高性能、易管理、低成本的千兆到桌面的解决方案。

产品特点

绿色节能,环保低噪
ES550-16F以太网交换机,遵循IEEE 802.3az(Energy Efficient Ethernet 能效以太网)标准,大幅度降低设备功耗,绿色节能。
创新性支持端口LED Shut-off功能,用户可根据自己需求,设定交换机在指定时间段内端口LED灯自动的UP或者DOWN,达到功能、节能两不误的效果。
充分考虑用户环境低噪要求,ES550-16F采用无风扇静音设计, ES550-16F采用智能风扇调速策略,实时监测系统内温度,可以有效降低转速,延长风扇使用寿命,并降低噪音污染。

运维管理,简单灵活
支持零接触配置,实现全网版本和配置统一管理、自动下发,无需人工干预,简化用户操作,提高部署可靠性。
支持断电告警Dying GASP功能,设备在系统电源丢失后触发SNMP告警信息通报给远端的网管平台,方便用户运维。
支持完善的以太网OAM技术(IEEE802.3ah/802.1ag),支持VCT、DDM(数字诊断监测)等特性,快速检测网络故障,降低运维难度。

支持Information Center功能,设备产生的Log、Trap和Debug统一发往信息中心,通过信息中心的统一管理和控制,实现信息的灵活输出,方便监控设备运行状态和定位故障。
支持IEEE1588网络时间同步协议,具有次微秒级的时间同步性能,有效满足客户的整网高精度时间要求,同时节省系统设备投资,降低工程的安装维护费用。
支持ERSPAN(增强型远程端口镜像)技术,该技术突破了镜像源和目的端口必须处于同一交换机的限制,使镜像源和目的端口可以在不同的网络设备上,同时通过GRE隧道技术使被镜像流量在指定隧道中传输,配置更简单,方便网管人员对远程设备进行管理。
支持实现“软件定义网络”(SDN)的关键技术OpenFlow,帮助用户组建开放式网络,成为构建设下一代开放网络的首选产品。

增强保护,安全可控
以太网逐渐成为企业级和运营商级网络中的主流接入模式,因此客户对接入层安全、可控、简洁的要求越来越高。ES550-16F支持多种安全保护机制,提供对SYN Flood、Land、ICMP Flood等多种DOS类防攻击技术,支持BPDU Guard、Root Guard,避免意外的拓扑环路以及非法的边缘设备成为根节点,防止不必要的拓扑震荡。
在针对用户层面的防攻击措施上,同时支持基于端口和基于VLAN的DHCP snooping及IP Source Guard,两者配合使用可有效防范MAC、IP、MAC+IP等非法地址欺骗,同时还可降低DOS攻击的风险。支持基于端口和基于VLAN的源MAC地址学习限制功能,有效防止用户源MAC欺骗冲击设备MAC表项,导致正常用户无法学到MAC表而泛洪的问题等。通过防ARP扫描技术、ARP Guard等技术,有效防范ARP欺骗,杜绝攻击源通过ARP漏洞对网络进行攻击,可最大限度的减少网络使用过程中的时断时续、掉线频繁,增加网络的安全可用。
支持自定义ACL,更灵活的根据用户需求对报文的以太网头或IP头前128个字节进行规则匹配。提供完整的ACL策略,可根据报文多种字段对数据进行分类,并使用不同的策略进行转发。不仅支持基于IP地址、MAC地址、基于时间段的ACL绑定,还支持基于VLAN的ACL策略绑定。通过ACL策略的实施,用户可以过滤掉“冲击波”、“震荡波”、“红色代码”等病毒包,有效防范黑客、病毒攻击,提供安全可靠的网络服务。
支持标准802.1X认证接入,同时支持扩展802.1X认证接入,能有效防止IP冲突和PC克隆,实现静态IP地址下发等扩展增强功能。支持Web Portal认证接入,可实现基于Http和Https两种协议为接入用户推送Web Portal页面认证。

冗余备份,稳定可靠
4个万兆uplink口,实现双上行组网,增强用户网络结构的健壮性和高可靠性。
率先支持业界标准的ERPS 环网解决方案,支持单环、相切环、相交环、双归属环等多种组网方式,<50ms收敛速度,实现电信级可靠性。
支持多进程MSTP,各进程可运行不同生成树协议,同时增加了接入子环数目,新增接入环可通过新创建一个MSTP进程实现,不影响原有业务流量,减少网络冲击。
支持DCN EMVTE增强型多VLAN子网流量工程技术,该技术是DCN针对双上行组网环境提出的基于多VLAN子网的链路备份和负载均衡解决方案,通过ULPP(Uplink Protection Protocol)和ULSM(Uplink State Monitor)协议,实现对多上行链路的快速切换收敛,使网络性能得到保障。

内置防雷技术,业务端口提供 6KV防雷能力,有效抵御雷击,比普通交换机更能适应恶劣环境,大大降低设备的损坏率。

VLAN扩展,丰富多样
支持普通QinQ、选择性QinQ,以及灵活QinQ技术,给予用户最大限度的自由来配置QinQ策略。
支持N:1 VLAN ID的交换功能,即N:1 VLAN Translation,可以将接入端口报文的N个VLAN Tag转为指定的一个VLAN Tag,为QoS策略收敛提供了有力的技术保障。
支持协议VLAN、MAC VLAN、Voice VLAN等多种VLAN类型,在多业务融合网络中发挥作用。

产品规格

项目
参数规格
端口
12个千兆SFP光口+4个千兆Combo口+4个万兆SFP+端口
交换容量
598Gbps/5.98Tbps
包转发率
108Mpps
VLAN特性
支持Port-based VLAN
支持IEEE802.1Q VLAN
支持private VLAN
支持Protocol VLAN
支持Voice VLAN
支持MAC VLAN
支持普通QinQ
支持选择性QinQ
支持灵活QinQ
支持VLAN Translation
支持N:1 VLAN Translation
DHCP
支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay
支持Option 82、Option 37/38
支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性
支持STP,RSTP,MSTP
支持多进程MSTP*
支持LACP负载均衡
支持VRRP
支持EMVTE(ULPP+ULSM)和MRPP
支持G.8032标准环网协议
支持Loopback detection、VCT、DDM
支持断电告警Dying gasp功能
支持ULDP(实现Cisco UDLD同样功能)
安全性
支持端口限速
支持基于报文和字节数的广播风暴控制
支持端口/MAC绑定、MAC过滤
支持基于端口和基于VLAN的MAC数量限制
支持防ARP欺骗、防ARP扫描、ARP绑定
支持DHCP Snooping、ND Snooping
支持DAI
支持标准IEEE 802.1x、扩展IEEE 802.1x、Web Portal
支持TACACS+
路由
支持IPv4/IPv6静态路由、支持IPv4/IPv6 RIP、OSPF、BGP、PBR路由
组播
支持IGMP v1/v2/v3 snooping、IGMP Fast leave
支持MLD v1/v2 snooping
支持组播VLAN、 IPv4/IPv6 DCSCM
QoS
支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分类
支持聚合PolicyMap
支持基于端口和基于VLAN的PolicyMap绑定
支持单速单桶双色、单速双桶三色、双速双桶三色监管
支持DSCP、COS/802.1p优先级、TOS等字段重写
支持每端口8个队列
支持SP、WRR、SWRR、DWRR队列调度算法
ACL
支持IP ACL,基于源/目的IP、IP协议类型、IP优先级、TCP/UDP源和目的端口号等字段进行匹配
支持MAC ACL,基于源/目的MAC、VLAN ID、COS等字段进行报文匹配
支持IP+MAC组合ACL
支持自定义ACL
支持根据时间段生效ACL
支持基于端口和基于VLAN的ACL绑定
支持基于ACL的重定向
支持根据ACL匹配情况执行流量统计分析功能
管理运维
支持CLI
支持以太网管口
支持IPv4/IPv6 HTTP
支持IPv4/IPv6 FTP/TFTP
支持IPv4/IPv6 SNTP/NTP
支持IPv4/IPv6的telnet用户名和密码的radius认证
支持IPv4/IPv6的SSH
支持Security IP安全网管功能
支持IPv4/IPv6的syslog
支持SNMPv1/v2c/v3
支持MIB接口,支持Trap
支持RMON 1,2,3,9四组
支持双IMG和多配置文件
支持LLDP
支持端口镜像、CPU镜像、RSPAN以及ERSPAN
支持sFlow流量监控
支持Reset一键还原
支持零接触配置*
支持Openflow 1.0*
支持IEEE1588时间同步*
支持Information Centor*
支持OAM
节能环保
支持802.3az能效以太网EEE
支持风扇自动调速、温度告警
支持LED Shut-off
物理尺寸
(宽×深×高)
330mm x 230mm x 43.6mm
工作环境相对湿度
10%~90%,无凝结
工作环境温度
-5°C~50°C
存储环境温度
-40°C~70°C
额定电源输入
90~ 264VAC,47~63Hz
系统功耗
<30W
PoE+输出功率NA
NA

订购信息

型号 描述
ES550-28F(2.0) 千兆路由交换机(24个千兆SFP光口+ 8个复用的千兆以太网电口+4个万兆SFP+光口),双电源冗余输入(AC+RPS 12V)
ES550-16F 千兆路由交换机(12个千兆SFP光口+ 4个复用的千兆以太网电口+4个万兆SFP+光口),双电源冗余输入(AC+RPS 12V)
SFP-SX-L 千兆光模块-SFP-多模(850nm,MMF,550m)-LC接口
SFP-LX-L 千兆光模块-SFP-单模(1310nm,SMF,10km或MMF,550m)-LC接口
SFP-LX-40-L 千兆光模块-SFP-单模(1310nm,SMF,40km)-LC接口
SFP-LH-70-L 千兆光模块-SFP-单模(1550nm,SMF,70km)-LC接口
SFP-LH-120-L 千兆光模块-SFP-单模(1550nm,SMF,120km)-LC接口
SFP-GT 千兆电模块-SFP-RJ-45接口
SFPX-SR 万兆光模块-SFP-多模(850nm,62.5μm MMF 32m;50μm 500MHz/km MMF 85m;50μm 2000MHz/km MMF 300m)-LC接口
SFPX-LR 万兆光模块-SFP-单模(1310nm,SMF,10km)-LC接口
SFPX-ER 万兆光模块-SFP-单模(1550nm,SMF,40km)-LC接口
DAC-SFPX-3M 万兆SFP+铜缆套件,带两个万兆SFP+模块,3米,仅适用于同型号交换机万兆SFP+接口,可用于VSF虚拟化连接
AOC-SFPX-10M 万兆SFP+光缆套件,10米,仅适用于同型号交换机万兆SFP+接口,可用于VSF虚拟化连接
