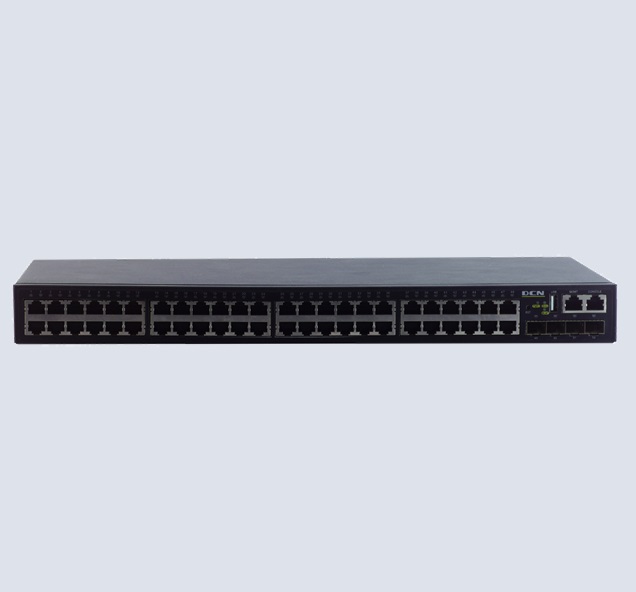

ES550-52T万兆汇聚路由交换机

产品概述

ES550-52T交换机是神州数码网络公司推出的新一代绿色智能安全路由交换机，支持双链路冗余备份，具备先进的绿色环保技术，实现万兆高带宽扩展，为用户提供高性能、易管理、低成本的千兆到桌面的解决方案。

产品特点

绿色节能，环保低噪

ES550-52T以太网交换机，遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太网）标准，大幅度降低设备功耗，绿色节能。
创新性支持端口LED Shut-off功能，用户可根据自己需求，设定交换机在指定时间段内端口LED灯自动的UP或者DOWN，达到功能、节能两不误的效果。
充分考虑用户环境低噪要求，ES550-52T采用智能风扇调速策略，实时监测系统内温度，可以有效降低转速，延长风扇使用寿命，并降低噪音污染。

运维管理，简单灵活
支持零接触配置，实现全网版本和配置统一管理、自动下发，无需人工干预，简化用户操作，提高部署可靠性。
支持断电告警Dying GASP功能，设备在系统电源丢失后触发SNMP告警信息通报给远端的网管平台，方便用户运维。
支持完善的以太网OAM技术（IEEE802.3ah/802.1ag），支持VCT、DDM（数字诊断监测）等特性，快速检测网络故障，降低运维难度。
支持Information Center功能，设备产生的Log、Trap和Debug统一发往信息中心，通过信息中心的统一管理和控制，实现信息的灵活输出，方便监控设备运行状态和定位故障。

支持IEEE1588网络时间同步协议，具有次微秒级的时间同步性能，有效满足客户的整网高精度时间要求，同时节省系统设备投资，降低工程的安装维护费用。

支持ERSPAN（增强型远程端口镜像）技术，该技术突破了镜像源和目的端口必须处于同一交换机的限制，使镜像源和目的端口可以在不同的网络设备上，同时通过GRE隧道技术使被镜像流量在指定隧道中传输，配置更简单，方便网管人员对远程设备进行管理。
支持实现“软件定义网络”（SDN）的关键技术OpenFlow，帮助用户组建开放式网络，成为构建设下一代开放网络的首选产品。

增强保护，安全可控

以太网逐渐成为企业级和运营商级网络中的主流接入模式，因此客户对接入层安全、可控、简洁的要求越来越高。ES550-52T系列支持多种安全保护机制，提供对SYN Flood、Land、ICMP Flood等多种DOS类防攻击技术，支持BPDU Guard、Root Guard，避免意外的拓扑环路以及非法的边缘设备成为根节点，防止不必要的拓扑震荡。
在针对用户层面的防攻击措施上，同时支持基于端口和基于VLAN的DHCP snooping及IP Source Guard，两者配合使用可有效防范MAC、IP、MAC+IP等非法地址欺骗，同时还可降低DOS攻击的风险。支持基于端口和基于VLAN的源MAC地址学习限制功能，有效防止用户源MAC欺骗冲击设备MAC表项，导致正常用户无法学到MAC表而泛洪的问题等。通过防ARP扫描技术、ARP Guard等技术，有效防范ARP欺骗，杜绝攻击源通过ARP漏洞对网络进行攻击，可最大限度的减少网络使用过程中的时断时续、掉线频繁，增加网络的安全可用。
支持自定义ACL，更灵活的根据用户需求对报文的以太网头或IP头前128个字节进行规则匹配。提供完整的ACL策略，可根据报文多种字段对数据进行分类，并使用不同的策略进行转发。不仅支持基于IP地址、MAC地址、基于时间段的ACL绑定，还支持基于VLAN的ACL策略绑定。通过ACL策略的实施，用户可以过滤掉“冲击波”、“震荡波”、“红色代码”等病毒包，有效防范黑客、病毒攻击，提供安全可靠的网络服务。
支持标准802.1X认证接入，同时支持扩展802.1X认证接入，能有效防止IP冲突和PC克隆，实现静态IP地址下发等扩展增强功能。支持Web Portal认证接入，可实现基于Http和Https两种协议为接入用户推送Web Portal页面认证。

冗余备份，稳定可靠

4个万兆uplink口，实现双上行组网，增强用户网络结构的健壮性和高可靠性。
率先支持业界标准的ERPS 环网解决方案，支持单环、相切环、相交环、双归属环等多种组网方式，<50ms收敛速度，实现电信级可靠性。
支持多进程MSTP，各进程可运行不同生成树协议，同时增加了接入子环数目，新增接入环可通过新创建一个MSTP进程实现，不影响原有业务流量，减少网络冲击。
支持DCN EMVTE增强型多VLAN子网流量工程技术，该技术是DCN针对双上行组网环境提出的基于多VLAN子网的链路备份和负载均衡解决方案，通过ULPP（Uplink Protection Protocol）和ULSM（Uplink State Monitor）协议，实现对多上行链路的快速切换收敛，使网络性能得到保障。
内置防雷技术，业务端口提供8KV-10KV防雷能力，有效抵御雷击，比普通交换机更能适应恶劣环境，大大降低设备的损坏率。

VLAN扩展，丰富多样

支持普通QinQ、选择性QinQ，以及灵活QinQ技术，给予用户最大限度的自由来配置QinQ策略。
支持N:1 VLAN ID的交换功能，即N:1 VLAN Translation，可以将接入端口报文的N个VLAN Tag转为指定的一个VLAN Tag，为QoS策略收敛提供了有力的技术保障。
支持协议VLAN、MAC VLAN、Voice VLAN等多种VLAN类型，在多业务融合网络中发挥作用。

产品规格

项目	描述
接口形式	48个10/100/1000M电口+ 2个前置SFP+端口+2个后置SFP+端口
交换容量	598Gbps/5.98Tbps
VLAN特性	支持Port-based VLAN 支持IEEE802.1Q VLAN 支持private VLAN 支持Protocol VLAN 支持Voice VLAN 支持MAC VLAN 支持普通QinQ  支持选择性QinQ 支持灵活QinQ 支持VLAN Translation 支持N:1 VLAN Translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82、Option 37/38 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持多进程MSTP* 支持LACP负载均衡 支持VRRP 支持EMVTE（ULPP+ULSM）和MRPP 支持G.8032标准环网协议 支持Loopback detection、VCT、DDM 支持断电告警Dying gasp功能 支持ULDP（实现Cisco UDLD同样功能）
安全性	支持端口限速 支持基于报文和字节数的广播风暴控制 支持端口/MAC绑定、MAC过滤 支持基于端口和基于VLAN的MAC数量限制 支持防ARP欺骗、防ARP扫描、ARP绑定 支持DHCP Snooping、ND Snooping 支持DAI 支持标准IEEE 802.1x、扩展IEEE 802.1x、Web Portal 支持TACACS+
路由	支持静态路由、RIPV1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略
组播	支持IGMP v1/v2/v3 snooping、IGMP Fast leave 支持MLD v1/v2 snooping 支持组播VLAN、 IPv4/IPv6 DCSCM
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分类 支持聚合PolicyMap 支持基于端口和基于VLAN的PolicyMap绑定 支持单速单桶双色、单速双桶三色、双速双桶三色监管 支持DSCP、COS/802.1p优先级、TOS等字段重写 支持每端口8个队列 支持SP、WRR、SWRR、DWRR队列调度算法
ACL	支持IP ACL，基于源/目的IP、IP协议类型、IP优先级、TCP/UDP源和目的端口号等字段进行匹配 支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段进行报文匹配 支持IP+MAC组合ACL 支持自定义ACL 支持根据时间段生效ACL 支持基于端口和基于VLAN的ACL绑定 支持基于ACL的重定向 支持根据ACL匹配情况执行流量统计分析功能
管理运维	支持CLI 支持以太网管口 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用户名和密码的radius认证 支持IPv4/IPv6的SSH 支持Security IP安全网管功能 支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四组 支持双IMG和多配置文件 支持LLDP 支持端口镜像、CPU镜像、RSPAN以及ERSPAN 支持sFlow流量监控 支持Reset一键还原 支持零接触配置* 支持Openflow 1.3 支持IEEE1588时间同步 支持Information Centor 支持OAM 支持VSF
节能环保	支持802.3az能效以太网EEE 支持风扇自动调速、温度告警 支持LED Shut-off
物理尺寸（宽×深×高）	442mm x 240mm x 43.6mm
工作环境相对湿度	10%～90%，无凝结
工作环境温度	-5°C～50°C
存储环境温度	-40°C～70°C
额定电源输入	90～ 264VAC，47～63Hz
系统功耗	＜45W

订购信息

型号	描述
ES550-52T	千兆路由交换机（48个千兆以太网电口 + 4个万兆SFP+光口）
ES550-16F	千兆路由交换机（12个千兆SFP光口+ 4个复用的千兆以太网电口+4个万兆SFP+光口），双电源冗余输入（AC+RPS 12V）
SFP-SX-L	千兆光模块-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模块-SFP-单模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模块-SFP-单模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模块-SFP-单模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模块-SFP-单模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆电模块-SFP-RJ-45接口
SFPX-SR	万兆光模块-SFP-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	万兆光模块-SFP-单模（1310nm，SMF，10km）-LC接口
SFPX-ER	万兆光模块-SFP-单模（1550nm，SMF，40km）-LC接口
DAC-SFPX-3M	万兆SFP+铜缆套件，带两个万兆SFP+模块，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
AOC-SFPX-10M	万兆SFP+光缆套件，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
