架构优越，开放互联
DCRS-9800系列交换机采用先进的CLOS架构，并且实现了交换网板与管理板的物理分离式。独立的交换网板设计，真正实现了数据转发与管理控制的物理分离，由交换网板负责数据转发，管理板负责协议处理和设备管理，管理板热插拔时不影响交换机的数据转发，并且交换网板和管理板可分别独立升级，大幅提高设备的可靠性，并降低设备升级的成本和风险。DCRS-9800支持40GE/100GE 以太网标准，满足数据中心及园区网高速无阻塞交换的应用需求及未来发展。
DCRS-9800作为面向数据中心的高端多业务核心交换机，支持实现“软件定义网络”（SDN）的关键技术OpenFlow，并且已经全面支持OpenFlow1.0标准和 OpenFlow1.3标准，产品已实际落地帮助用户组建开放式网络，成为构建设下。一代开放网络的首选产品。
超高密度，卓越性能
DCRS-9800具备N*T比特的背板带宽，支持将来更高带宽的扩展能力。硬件选用可伸缩性设计，可根据需要灵活配置普通长度的标准模块和长度加倍的超级模块，满足核心层设备高密度、高吞吐量的要求，为城域或广域的应用提供了高端交换机独特的灵活配置能力，并可简化网络结构、降低网络建设成本。
DCN的Flex Resource（柔性资源调度）利用多项技术，动态调整、回收和再分配交换机资源,从而成倍地提高了核心交换机资源的利用率，支撑起更大规模的网络。
完备机制，保障安全
DCRS-9800系列具有多层的业界最全面的IPv4和IPv6安全防范设计，极有效地保障了超大规模、多业务、复杂流量访问网络的安全稳定性。
DCRS-9800系列拥有增强的IPv4/IPv6可扩展安全性 ACL，可基于时间段、端口、VLAN接口、协议、IP、MAC、IP+MAC等设置IPv4/IPv6安全策略，在不同的时间段自动切换为不同的策略；安全配置随时、随需而动；智能化流量控制，可灵活根据用户需要进行基于ACL的流量分类、流量统计、流量重定向等。
多维冗余，高可靠性
DCRS-9800系列数据中心交换机对所有关键部件都采用了冗余备份的设计方案。不仅在硬件部分做到电源冗余、交直流冗余、管理模块冗余、链路冗余，而且在其他各方面如软件组件、协议技术乃至配置管理等各方面都做到冗余。
DCRS-9800系列数据中心交换机的交流电源采取多路(2-4路)电网供电＋电源工作时负载均衡，大大提高了电源的稳定和可靠。同时双引擎HA技术，保证在主引擎出现故障时，备份引擎自动接管交换机设备变成主引擎；从而保证交换机的稳定可靠运行。
业务丰富，功能多样
● 支持领先的IPv6业务
● 支持强大复杂的组播业务
● 支持全线速的MPLS VPN业务
● IPFIX流量监控业务
●领先的VSF虚拟化技术
节能环保，体积精妙
DCRS-9800系列交换机使用电源自动可控技术、风扇自动调速技术、在保障设备平稳运行的同时也有效降低了功耗，从工业设计层面即践行“节能环保”、可持续发展理念。
DCRS-9800系列的电源管理采用精细化方式，具备智能上电管理能力。DCRS-9800系列最多支持多达8个电源，可根据能耗的增加逐步增配电源模块
DCRS-9800在满足高端用户的高密度性能要求的同时，在体积方面做到了尽量精简，大大提高了机柜利用率
伸缩架构，独步业界

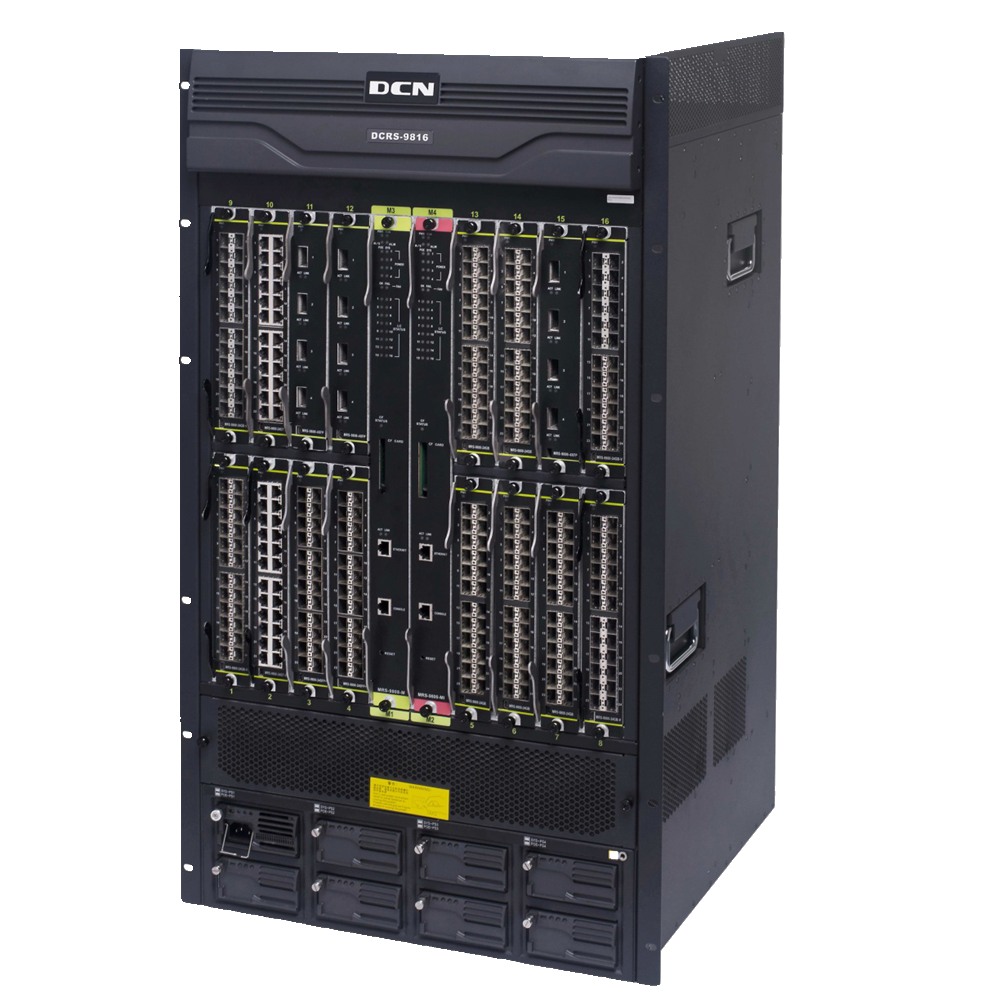

DCRS-9816提供了20个插槽。 DCRS-9800系列产品采用全分布式、模块化的体系结构设计，从而大大提升了路由交换机的转发性能和扩充能力，规避了处理的瓶颈，同时通过CF卡提供更灵活快速的USB升级方式。
更加独特的是，DCRS-9800系列具备“硬件可伸缩性”，提供的模块分为标准模块和超级模块，标准模块的长度为普通槽位长度，超级模块的长度可以跨越2个槽位。这样为用户提供的千兆和万兆模块和槽位：可疏可密、可长可短，产品的灵活性和可扩展性得到了极大的提高。
产品规格
| 项目 | DCRS-9816 |
| 交换容量 | 204.8Tbps/340Tbps |
| 包转发 |
19,840Mpps/98,600Mpps |
| 机箱槽位 | 20 |
| 二层协议规范 |
IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z（1000BASE-X）、 IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.1Q(VLAN)、 IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、 IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、 |
| 三层协议规范(IPv4) |
支持ARP、ARP
Proxy、arp限速、arp重认证、免费ARP 支持DNS client 支持Static Routing、RIPv1/V2、OSPFv2、BGP4等多种单播路由协议 支持OSPF不同进程之间的路由相互引入 支持LPM Routing、支持Policy-based Routing(PBR) 支持VRRP、URPF、黑洞路由 支持ECMP等价负载均衡 支持IGMP v1/2/3、DVMRP、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、anycast(泛播) RP、MSDP、静态组播路由、边界组播路由等 |
| 数据中心特性 |
VSF多虚一虚拟化特性 增强型以太网特性DCB 多链路透明交换网络特性TRILL 虚拟以太网端口聚合特性VEPA |
| 增强扩展 |
支持内嵌式防火墙板卡、IDS/IPS、IPSec
VPN、负载均衡等模块 支持OpenFlow1.3标准板卡 支持无线控制器、内容交换服务、网络分析等硬件模块 |
| Free-Resourse | 支持 |
| IPv6 |
支持ICMPv6、ND、DNSv6 支持IPv6 LPM Routing、支持IPv6 Policy-based Routing(PBR) 支持IPv6 VRRPv3、IPv6 URPF、IPv6安全RA、IPv6黑洞路由 支持RIPng、OSPFv3、BGP4+等单播路由协议 支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等 支持MLD Snooping、IPv6 Muticast VLAN 支持MLDv1/v2,、PIM-SM/DM for IPv6、IPv6 anycast(泛播) RP 、IPv6静态组播路由、IPv6 边界组播、IPv6组播隧道等 支持IPv6 ACL、IPv6 QOS |
| 增强ARP/NDP安全功能 | 支持防ARP/NDP欺骗、防ARP/NDP扫描 |
| MPLS | 支持LDP、VPLS、MPLS、MPLS VPN、MPLS TE、访问公网技术 |
| QoS |
完全硬件实现，不影响性能 每端口8个队列。支持SP、WRR、SWRR等队列调度算法 支持基于802.1p、ToS、端口、DiffServ进行流量分类 支持采用ACL进行流量分类，根据分类结果设置COS, TOS, DSCP，根据ACL-X的80个字节高层内容进行流量分类 支持SP、WRR、SWRR等，为语音/数据/视频在同一网络中传输提供所要求的不同服务质量 支持Traffic Shapping（流量整形） 支持优先级Mark/Remark |
| ACL |
完全硬件线速实现，不影响转发性能 支持标准和扩展ACL 支持IP ACL、基于IP子网的ACL、MAC ACL、IP-MAC ACL 支持基于源/目的IP或MAC、三层IP协议类型、TCP/UDP四层端口号、IP优先级(DSCP、ToS、Precedence)、基于VLAN、Tag/Untag、CoS等 支持基于ACL的REDIRECT，基于ACL的流统计 |
| ACL-X |
支持基于时间自动改变安全策略 ACL的深度内容可被用于QoS分类的标准，深度可达80字节 |
| DCSCMv4/v6 |
支持IPv4/IPv6组播信源控制，防止非法组播源 支持IPv4/IPv6组播用户可控 支持IPv4/IPv6策略组播 |
| 端口功能 |
支持MAC+端口捆绑、IP+MAC＋端口绑定、IP+端口绑定，支持MAC过滤 支持端口限速（带宽管理） 支持端口环路检测 支持端口镜像（CPU端口镜像、进或者出单向/双向，一对一，多对一，跨板，跨设备） 支持流控：HOL防头包阻塞，半双工背压，全双工IEEE802.3x 支持端口聚合 IEEE802.3ad（LACP），支持端到端GEC/FEC，支持负载均衡 |
| DHCPv4/v6 |
支持IPv4/IPv6
DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping 内置IPv4/IPv6 DHCP Server |
| 安全接入 | 支持IEEE 802.1x、支持DCSM |
| AAA认证 | 支持IPv4/IPv6 RADIUS |
| 安全的配置管理 |
支持IPv4/IPv6的syslog 支持IPv4/IPv6的HTTP和SSL的结合 支持IPv4/IPv6的SNMP的用户IP安全检查 支持MIB和TRAP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 NTP 支持RMOM 1，2，3，9四组 支持IPv4/IPv6的telnet用户名和密码的radius认证 支持IPv4/IPv6的SSH 支持用户权限设置可以采用radius服务器的shell管理 支持可根据需要定时重启功能 |
| 异常监测和故障检查功能 | 任务异常、内存异常、CPU利用率、堆栈异常、交换芯片异常、板卡温度异常等监测，并告警 |
| 集中网管软件 | 可以采用DCN 网管软件统一管理 |
| 节能环保设计 | 电源控制器、风扇调速器 |
| POE | 支持 |
| 相对湿度 | 10%～90%不结露 |
| 工作温度 | 0°C～50°C |
| 电源 | 交流：输入90~264V, 50~60 Hz； |
| 直流：输入-36V~ -72V； | |
| 机箱尺寸（宽深高） | 436mm X478mm X842mm |
订购信息
| 型号 | 描述 |
| DCRS-9816 | DCRS-9816机箱式路由交换机主机（16个标准业务插槽， 2个超级管理引擎插槽，2个交换网板插槽，交流电源3+1冗余，PoE电源3+1冗余），标配1个MRS-9800-AC交流电源，不含管理引擎模块和交换网板模块 |
| MRS-9800-AC | MRS-9800-AC交流电源模块（220V，600W），适用于DCRS-9800系列主机 |
| MRS-9800-SUP | MRS-9800-SUP二代超级管理引擎模块，必须与MRS-9800-FAB配套使用，适用于DCRS-9800系列主机。 |
| MRS-9800-FAB | MRS-9800-FAB二代超级交换网板模块，必须与MRS-9800-SUP配套使用，适用于DCRS-9800系列主机。 |
| MRS-9800-20XS2Q | MRS-9800-20XS2Q标准业务模块（20个万兆SFP+接口，兼容千兆SFP模块，2个40G QSFP接口），适用于DCRS-9800系列主机 |
| MRS-9800-24GT-V | MRS-9800-24GT-V标准业务模块（24个千兆电口），适用于DCRS-9800系列主机 |
| MRS-9800-24GB-V | MRS-9800-24GB-V标准业务模块（24个千兆SFP接口），适用于DCRS-9800系列主机 |
| MRS-9800-OF | MRS-9800-OF标准业务模块（4个千兆Combo口，2个USB口，1个Console口），支持OpenFlow1.3标准，适用于DCRS-9800系列主机 |
| DAC-QSFP-5M | DAC-QSFP-5M四万兆QSFP铜缆套件，5米，仅适用于同型号交换机QSFP接口，可用于VSF虚拟化或是短距数据连接 |
| AOC-SFPX-10M | AOC-SFPX-10M万兆SFP+光缆套件，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接 |
| DAC-SFPX-3M | DAC-SFPX-3M万兆SFP+铜缆套件，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接 |
| QSFP-SR | QSFP-SR 光模块-QSFP-多模 |
| （OM3 100m；OM4 150m）-MTP接口，支持40G分成4个10G使用，需配合MTP光纤跳线使用 | |
| SFPX-SR | 万兆光模块-SFP+-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口 |
| SFPX-LR | 万兆光模块-SFP+-单模（1310nm，SMF，10km）-LC接口 |
| SFPX-ER | 万兆光模块-SFP+-单模（1550nm，SMF，40km）-LC接口 |
| SFPX-ZR | 万兆光模块-SFP+-单模（1550nm，SMF，80km）-LC接口 |
| SFP-SX-L | 千兆光模块-SFP-多模（850nm，MMF，550m）-LC接口 |
| SFP-LX-L | 千兆光模块-SFP-单模（1310nm，SMF，10km）-LC接口 |
| SFP-LX-40-L | 千兆光模块-SFP-单模（1310nm，SMF，40km）-LC接口 |
| SFP-LH-70-L | 千兆光模块-SFP-单模（1550nm，SMF，70km）-LC接口 |
|
SFP-LH-120-L |
千兆光模块-SFP-单模（1550nm，SMF，120km）-LC接口 |
|
SFP-GT |
千兆电模块-SFP-RJ-45接口 |
