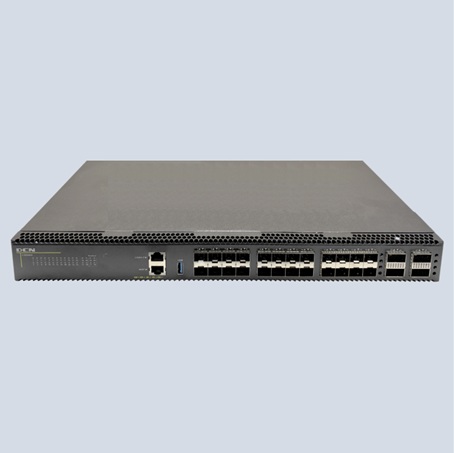

CS6200X-24X4C-EI 10G&100G汇聚交换机

l  简单易用的管理和维护
支持零接触配置，实现全网版本和配置统一管理、自动下发，无需人工干预，简化用户操作，提高部署可靠性。
支持电源状态监测和断电告警功能，设备在系统电源丢失后触发SNMP告警信息通报给远端的网管平台，方便用户运维。支持完善的以太网OAM技术（IEEE802.3ah/802.1ag），支持VCT、DDM（数字诊断监测）等特性，快速检测网络故障，降低运维难度
l  灵活完善的安全控制策略
基于VLAN的DHCP snooping及IP Source Guard。
支持自定义ACL，更灵活的根据用户需求对报文的以太网头或IP头前128个字节进行规则匹配。支持标准802.1X认证接入，支持扩展802.1X认证接入，同时支持Web Portal认证接入。
支持多种安全保护机制，提供对SYN Flood、Land、ICMP Flood等多种DOS类防攻击技术，支持BPDU Guard、Root Guard，避免意外的拓扑环路以及非法的边缘设备成为根节点，防止不必要的拓扑震荡。
在针对用户层面的防攻击措施上，同时支持基于端口和   支持RSPAN（远程端口镜像）技术。
l  Vlan交换，多样发展
支持普通QinQ、以及灵活QinQ技术，给予用户最大限度的自由来配置QinQ策略。
支持N:1 VLAN ID的交换功能，即N:1 VLAN Translation，可以将接入端口报文的N个VLAN Tag转为指定的一个VLAN Tag，为QoS策略收敛提供了有力的技术保障。
支持协议VLAN、MAC VLAN、Voice VLAN等多种VLAN类型，在多业务融合网络中发挥作用。
l  弹性扩展的智能VSF堆叠技术
支持DCN VSF虚拟化技术，该技术建立在DCN目前应用比较成熟、稳定的系统架构之上。利用该软件架构，可以通过多种连接方式连接同一系列的设备，将其虚拟化成一台虚拟设备，同时保证各种产品虚拟化功能的一致性。通过该技术，可以轻松自如的扩展VSF系统的端口数、带宽和转发处理能力，完全实现随用户需求而变化的系统弹性扩展。
DCN VSF虚拟化技术基于成熟的DCNOS平台，采用通用软件架构设计，使得原系统支持的各种功能自然而然地继承到VSF系统中，保证了技术的延续性，以及功能的完整丰富。DCN VSF全面支持IPv4、IPv6以及安全等特性，并且保证用户可以高效稳定的使用这些功能。
l  功能全面，性能卓越
支持静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略，适合复杂的大型网络组网需求。
支持并提供ISATAP、6TO4自动隧道，同时也支持IPv4/6 over IPv4(GRE)配置隧道等过渡技术，提供安全稳定的IPv6过渡方案，有效保护现有投资。
支持MC-LAG（Multi Chassis Link AggregationGroup）跨设备链路聚合技术，可以将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，相对于虚拟化技术来讲，保持控制层面互相独立，提升了设备级的可靠性。
l  ImCloud云端管理 轻松配置维护
支持云端管理，客户不需要单独部署本地网络管理系统，可以远程通过神州数码ImCloud云管理系统对设备进行管理和配置，大大减少了运维管理成本，难度也大幅度降低。
神州数码DCN云管理ImCloud方案是网络服务的新模式，基于云端实现网络服务和管理，将复杂的网络管理简单化、智能化、可视化，提升用户网络体验。实现“不懂IT也可以熟练管理、使用网络”。
l  可选多种认证接入 网络安全可控
支持如下丰富的接入认证模式：
标准802.1X认证接入（支持标准全部功能，包括基于端口模式、报文透传、MAC Authentication、兼容Windows XP微软客户端等）;
扩展802.1X认证接入（基于用户模式、防止IP冲突和PC克隆、支持静态IP地址下发等扩展增强功能）;
纯Web Portal认证接入（无客户端、非802.1x，可基于Http和Https两种协议为接入用户推送Web Portal页面认证）。
l  多种管理检测方法 洞察运行状态
网络设备除强大的性能和功能外还应具备完善的管理功能，该交换机具有丰富的监测网管功能，可实现任务异常、内存异常、交换芯片异常、CPU利用率、堆栈异常等方面的监测，而SYSLOG功能可方便地记录事件，便于事后查找和定位。
具备具备便捷安全的配置管理手段，支持标准SSH、SNMP v1/v2c/v3；Security IP功能可拒绝非法配置员，只有从合法的IP才能对交换机进行配置管理，防止非法用户登陆交换机。
l  绿色节能
充分考虑用户环境低噪要求，采用智能风扇调速策略，智能风扇调速通过实时监测系统内温度，可以有效降低转速，延长风扇使用寿命，并降低噪音污染。

产品规格

项目	S5750M-24NT4Y2C-P-EI
端口规格	24个1G/2.5G/5G电口 +4个25G SFP28光接口+2个100G QSFP28光口）
交换容量	6,4Tbps/64Tbps
包转发速率	1309Mpps/1620Mpps
VLAN特性	支持Port-based Vlan 支持IEEE802.1Q Vlan 支持Private Vlan 支持Protocol Vlan 支持Voice Vlan 支持普通QinQ 支持灵活QinQ 支持vlan translation 支持N:1 vlan translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持LACP负载均衡 支持VRRP 支持EMVTE（ULPP+ULSM）和MRPP 支持G.8032标准环网协议(ERPS) 支持Loopback detection、VCT、DDM 支持断电告警功能 支持ULDP（实现Cisco UDLD同样功能） 支持MC-LAG
安全性	支持端口限速、广播风暴控制 支持端口/MAC绑定、MAC过滤 支持基于端口和基于VLAN的MAC数量限制 支持防ARP欺骗、防ARP扫描、ARP绑定 支持DHCP Snooping、ND Snooping 支持标准IEEE 802.1x、扩展IEEE 802.1x、Web Portal 支持TACACS+
路由	静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、BGP、BGP4+、ECMP、路由策略
组播	支持IGMP snooping、MLD snooping 支持IGMP v1/v2/v3、MLD v2、受控组播 支持组播VLAN、 IPv4/IPv6 DCSCM 支持PIM-SM、PIM-DM、PIM-SSM 支持Anycast RP、静态组播、边界组播、MSDP
IPv6特性	支持ICMPv6、ND 支持IPv6 Ping/tracert、IPv6 Telnet、IPv6 Syslog、IPv6 FTP/TFTP
VSF虚拟化	支持
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分类 支持聚合PolicyMap 支持基于端口和基于VLAN的PolicyMap绑定 支持单速单桶双色、单速双桶三色、双速双桶三色监管 支持DSCP、COS/802.1p优先级、TOS等字段重写 支持每端口8个队列
ACL	支持IP ACL，基于源/目的IP、IP协议类型、IP优先级、TCP/UDP源和目的端口号等字段进行匹配 支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段进行报文匹配 支持IP+MAC组合ACL 支持根据时间段生效ACL 支持基于端口和基于VLAN的ACL绑定 支持基于ACL的重定向 支持根据ACL匹配情况执行流量统计分析功能
管理运维	支持CLI 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用户名和密码的radius认证 支持IPv4/IPv6的SSH 支持Security IP安全网管功能 支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四组 支持LLDP 支持端口镜像、CPU镜像、RSPAN 支持sFlow流量监控 支持任务异常、内存异常、CPU利用率、堆栈异常检测 支持交换芯片、电源、风扇、温度异常等监测，并告警
节能环保	支持802.3az能效以太网EEE 支持风扇自动调速、温度告警 支持LED Shut-off
物理尺寸	440mmx360mmx44mm（宽×深×高）
工作环境湿度	10%～90%，无凝结
工作环境温度	0°C～45°C
存储环境温度	-40°C～70°C

订购信息

项目	描述
CS6200X-24X4C-EI	新一代万兆路由交换机（24个万兆SFP+光口+4个100G QSFP28光口），支持双电源模块热插拔 （主机标配含1个AC150W电源模块，可选配同型号电源模块1块，实现1+1冗余，不支持与其他电源模块混插使用）
QSFP28-SR	100G 光模块-QSFP28-多模（MMF 850nm，OM4 100m）-MTP/MPO接口，支持100G分成4个25G使用，需配合MTP光纤跳线使用
QSFP28-LR	100G 光模块-QSFP28-单模（1310nm，SMF，10km）-LC接口
QSFP-SR	40G 光模块-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4个10G使用，需配合MTP光纤跳线使用
QSFP-LR	40G 光模块-QSFP-单模（1310nm，SMF，10km）-LC接口
SFPX-SR	万兆光模块-SFP+-多模（850nm，MMF 300m）-LC接口
SFPX-LR	万兆光模块-SFP+-单模（1310nm，SMF，10km）-LC接口
SFPX-ER	万兆光模块-SFP+-单模（1550nm，SMF，40km）-LC接口
SFPX-ZR	万兆光模块-SFP+-单模（R2.0）（1550nm，SMF，80km）-LC接口
DAC-QSFP28-3M	100G QSFP28铜缆套件，3米，仅适用于同型号交换机100G QSFP28接口，可用于VSF虚拟化或是短距数据连接
DAC-QSFP-5M	40G QSFP铜缆套件，5米，仅适用于同型号交换机40G QSFP接口，可用于VSF虚拟化或是短距数据连接
DAC-SFPX-3M	万兆SFP+铜缆套件，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
AOC-SFPX-10M	万兆SFP+光缆套件，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
