产品概述

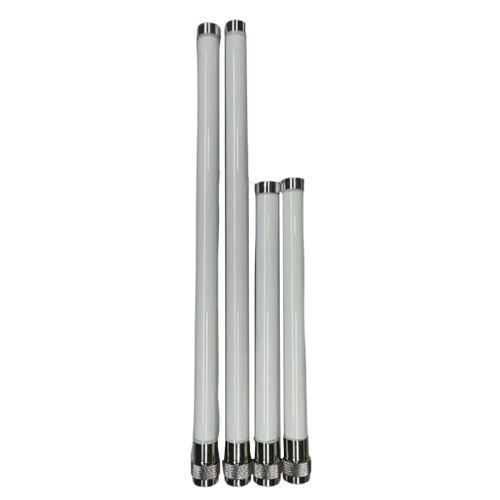

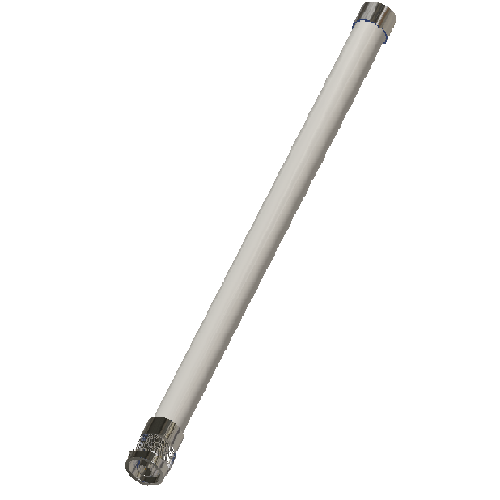

ANT-2458-6X7Y 室外双频全向天线
咨询我们
产品特点
室外双频全向天线
产品规格
1 产品性能指标
1.1 电性能指标
|
频率范围-MHz |
2400-2483/5150～5850MHz |
|
带宽-MHz |
83/700 |
|
增益-dBi |
2.4G:6dBi 5G:7dBi |
|
水平面波瓣宽度－° |
360° |
|
垂直面波瓣宽度－° |
30°/15° |
|
驻波比-VSWR |
≤2 |
|
输入阻抗-Ω |
50Ω |
|
极化方式 |
垂直 |
|
最大功率-W |
50w |
|
连接接头 |
N-K |
|
接地方式 |
直流接地 |
|
电阻-Ω |
≤1 |
1.1 机械能指标
|
天线尺寸-mm |
2.4G:φ21×318 5g:φ21×200 |
|
天线罩材料 |
PVC |
|
颜色 |
白色 |
|
重量－kg / |
/ |
|
工作温度范围－℃ |
-40～70 |
|
抗风速率 千米/小时 |
241 |
2 天线驻波图

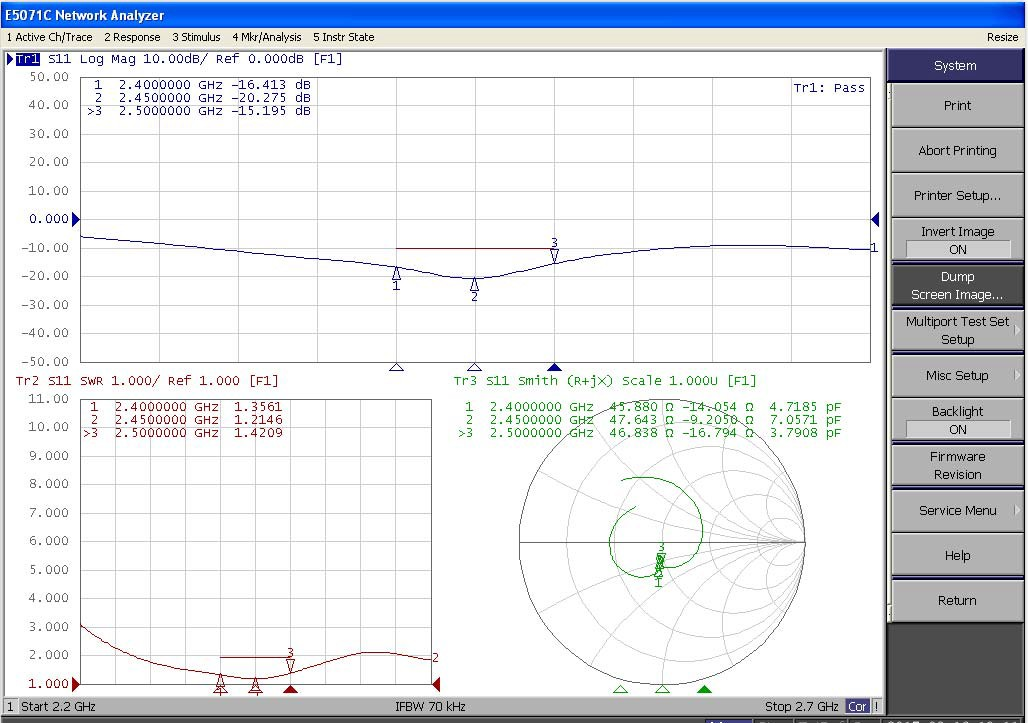

2.4G ：
 |
|
端口驻波图 |

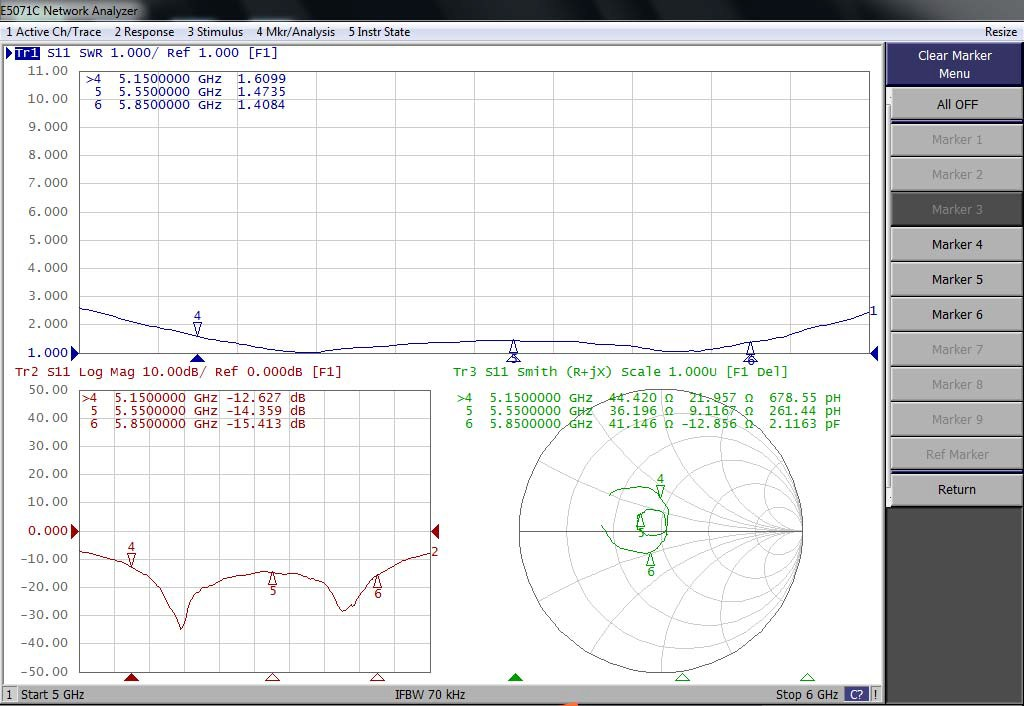

5G ：
 |
|
端口驻波图 |
3 天线方向图

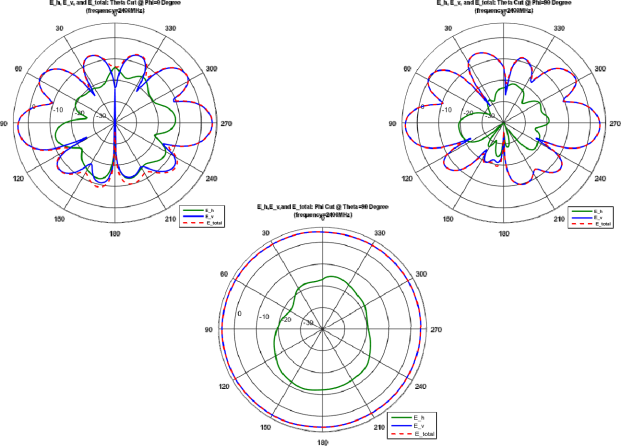

2.4G测试方向图如下：

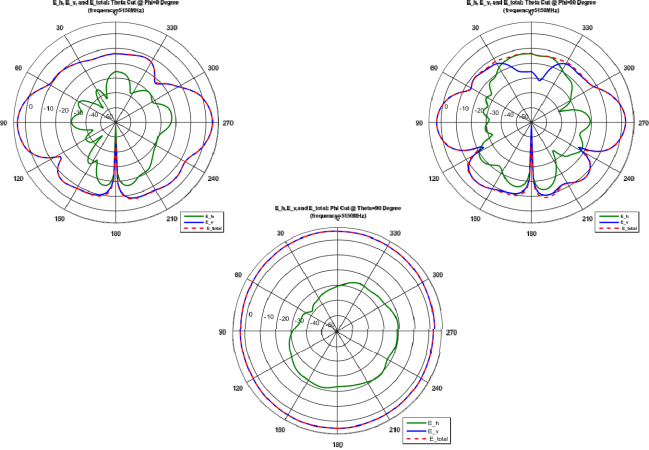

5G测试方向图如下：
