S5750M系列2.5G/10G多速率POE接入交换机

产品简介

S5750M系列交换机是DCN推出的新一代绿色智能安全2.5G/10G POE多速率接入交换机，每个POE端口可支持高达60W的供电能力，实现万兆/25G/40G高带宽上行或虚拟化扩展，为用户提供高性能、易管理、低成本WIFI 6 AP接入的解决方案。
S5750M 系列交换机现支持S5750M-30X-P-SI和S5750M-18X-P-SI和 S5750M-26Q-P-SI等设备。支持强大的...

彩页下载

S5750M系列2.5G/10G多速率 POE接入交换机

购物车

在线咨询

产品特点
产品规格
订购信息
相关手册
产品资质

概述
S5750M系列交换机是DCN推出的新一代绿色智能安全2.5G/10G POE多速率接入交换机，每个POE端口可支持高达60W的供电能力，实现万兆/25G/40G高带宽上行或虚拟化扩展，为用户提供高性能、易管理、低成本WIFI 6 AP接入的解决方案。
S5750M 系列交换机现支持S5750M-30X-P-SI和S5750M-18X-P-SI和 S5750M-26Q-P-SI等设备。支持强大的路由功能，如：OSPFv2、OSPFv3、BGP4、BGP4+协议。

高速端口，种类丰富

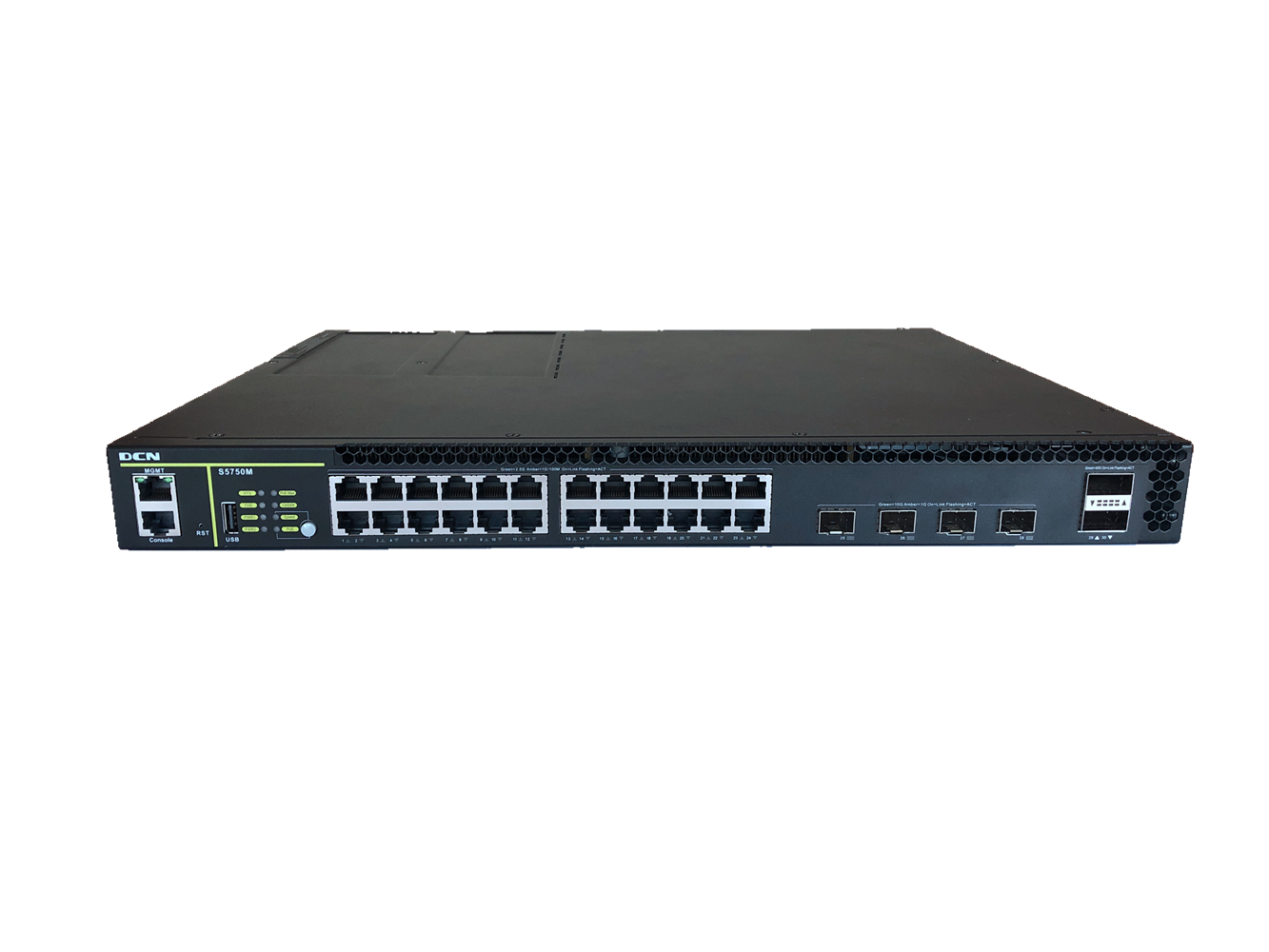

S5750M-30X-P-SI拥有种类丰富的固化高速业务端口，包括24个GE/2.5GE RJ45电接口、4个10GSFP+光口、2个40G QSFP光接口，满足各行业对端口需求。
S5750M-18X-P-SI支持12个1G/5G/10Gbps速率的电接口+6个25G SFP28光接口，能够实现对大带宽、大功耗的wifi 6 AP等PD设备的接入；也能够通过4个25G（共100G）实现上下行流量基本对等，充分发挥接入带宽的容量，并实现虚拟化组网环境中横向带宽的要求（50G）。

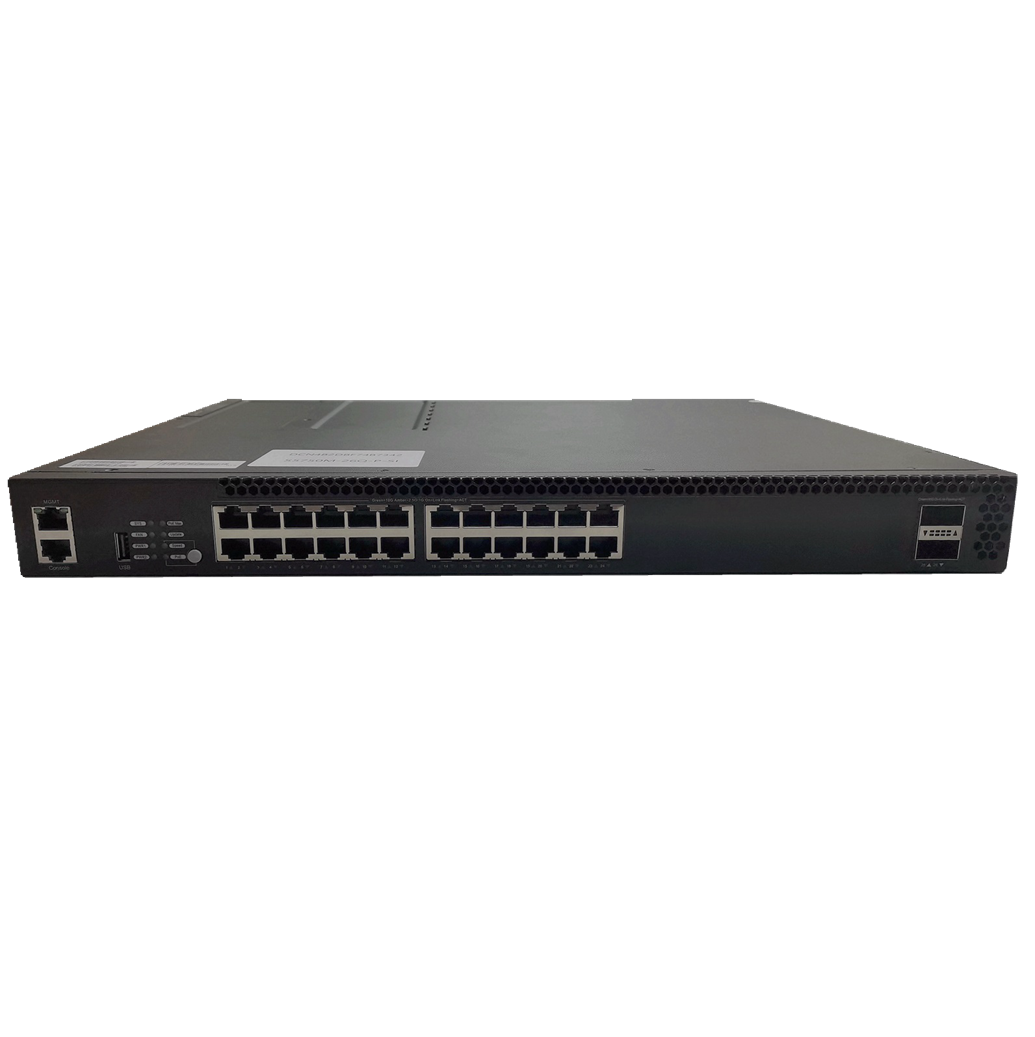

S5750M-26Q-P-SI支持24个1G/5G/10Gbps速率的电接口+2个40G QSFP光接口，能够实现对大带宽、大功耗的wifi 6 AP等PD设备的接入。
支持60W POE++（802.3bt）供电
S5750M-30X-P-SI支持双热插拔电源，前8个2.5G电口支持802.3bt（POE++,60W供电）模式；后16个2.5G电口支持802.3at（PoE+，30W）模式；单电源支持530W POE供电，双电源支持1000W POE供电。

S5750M-26Q-P-SI支持双热插拔电源，前8个10G电口支持802.3bt（POE++,60W供电）模式；后16个10G电口支持802.3at（PoE+，30W）模式；单电源支持530W POE供电，双电源支持1000W POE供电。

S5750M-18X-P-SI支持固化AC（220V）+固化RPS DC（48V）电源，支持增强的以太网供电功能，12个万兆电口支持802.3at（PoE+，30W）模式和802.3bt（POE++,60W供电）模式，整机支持370W POE供电。
S5750M系列交换机提供完善的PoE解决方案，提供poe模式按钮，可指定端口的供电优先级，在接入供电设备过多的情况下最大限度的满足优先级高的设备先得到供电，实现灵活的PoE供电管理。
30W和60W供电电接口可直接对下挂的PD设备（包括802.11ax无线接入点、可视IP电话、高清网络摄像头等）进行供电

安全控制，灵活策略
S5750M-30X-P-SI支持多种安全保护机制，提供对SYN Flood、Land、ICMP Flood等多种DOS类防攻击技术，支持BPDU Guard、Root Guard，避免意外的拓扑环路以及非法的边缘设备成为根节点，防止不必要的拓扑震荡。
在针对用户层面的防攻击措施上，同时支持基于端口和基于VLAN的DHCP snooping及IP Source Guard。
支持自定义ACL，更灵活的根据用户需求对报文的以太网头或IP头前128个字节进行规则匹配。
支持标准802.1X认证接入，支持扩展802.1X认证接入，同时支持Web Portal认证接入。
功能全面，性能卓越
支持静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、BGP、BGP4+、ECMP、路由策略，适合复杂的大型网络组网需求。
在L2方面，支持802.1d/w/s 生成树协议，支持GVRP，802.1q，802.1p，LACP/802.3ad，802.3x，DHCP Server/Client/BOOTP/Relay，NTP等，二层功能极为丰富。
Vlan交换，多样发展
S5750M系列交换机支持普通QinQ、灵活QinQ技术，给予用户最大限度的自由来配置QinQ策略。
支持N:1 VLAN ID的交换功能，即N:1 VLAN Translation，可以将接入端口报文的N个VLAN Tag转为指定的一个VLAN Tag，为QoS策略收敛提供了有力的技术保障。
支持协议VLAN、MAC VLAN、Voice VLAN等多种VLAN类型，在多业务融合网络中发挥作用。
弹性扩展，智能堆叠
S5750M系列交换机支持DCN VSF虚拟化技术，该技术建立在DCN目前应用比较成熟、稳定的系统架构之上。利用该软件架构，可以通过多种连接方式连接同一系列的设备，将其虚拟化成一台虚拟设备，同时保证各种产品虚拟化功能的一致性。通过该技术，可以轻松自如的扩展VSF系统的端口数、带宽和转发处理能力，完全实现随用户需求而变化的系统弹性扩展。
DCN VSF虚拟化技术基于成熟的DCNOS平台，采用通用软件架构设计，使得原系统支持的各种功能自然而然地继承到VSF系统中，保证了技术的延续性，以及功能的完整丰富。DCN VSF全面支持IPv4、IPv6以及安全等特性，且保证用户可以高效稳定的使用这些功能。
电信标准，组播应用
S5750M系列交换机在电信级组播功能方面具备完善的技术能力，支持标准的IGMP Query、IGMP v1\v2、IGMP v2 snooping、IGMP v3、IGMP v3 snooping、PIM、PIM6支持IGMP快速离开机制( Fast leave v2\v3)。支持组播VLAN技术（即MVR，Multicast VLAN Register），支持DCN DCSCM受控组播功能，全面支持信源受控、点播目的受控，以及策略组播。这些特性为构建一个低成本、高性能、低带宽占用的组播网络，提供了坚实的基础。
电信设计，灵活可靠
S5750M系列交换机通过万兆或25G或40G uplink口，实现上行组网，增强用户网络结构的健壮性和高可靠性。率先支持业界标准的ERPS 环网解决方案，支持单环、相切环、相交环、双归属环等多种组网方式，<50ms收敛速度，实现电信级可靠性。
支持多进程MSTP，支持DCN EMVTE增强型多VLAN子网流量工程技术。

S5750M-30X-P-SI和S5750M-26Q-P-SI支持冗余热插拔电源，默认为配置一块，最多配置两块。
S5750M-18X-P-SI支持RPS冗余电源（AC+RPS 48V）。
内置防雷技术，业务端口提供8KV-10KV防雷能力，有效抵御雷击，比普通交换机更能适应恶劣环境，大大降低设备的损坏率。

产品规格

项目	S5750M-30X-P-SI	S5750M-26Q-P-SI	S5750M-18X-P-SI
端口规格	24个2.5G以太网电口+ 4个10G SFP+光口+ 2个40G QSFP+光口	24个2.5G/10G以太网电口+ 2个40G QSFP+光口	12个1G/5G/10G以太网电口+ 6个25G SFP28+光口
交换容量	360Gbps	560Gbps	540Gbps
包转发速率	267.84Mpps	480Mpps	405Mpps
VLAN特性	支持Port-based Vlan 支持IEEE802.1Q Vlan 支持Private Vlan 支持Protocol Vlan 支持Voice Vlan 支持普通QinQ 支持灵活QinQ 支持vlan translation 支持N:1 vlan translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持LACP负载均衡支持VRRP 支持BFD 支持Loopback detection、VCT、DDM 支持ULDP（实现Cisco UDLD同样功能）
安全性	支持端口限速、广播风暴控制支持端口/MAC绑定、MAC过滤支持基于端口和基于VLAN的MAC数量限制支持防ARP欺骗、防ARP扫描、ARP绑定支持DHCP Snooping、ND Snooping 支持标准IEEE 802.1x、扩展IEEE 802.1x、Web Portal 支持TACACS+
路由	静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、BGP、BGP4+、ECMP、路由策略
组播	支持IGMP snooping、MLD snooping 支持IGMP v1/v2/v3、MLD v2、受控组播支持组播VLAN、 IPv4/IPv6 DCSCM 支持PIM-SM、PIM-DM、PIM-SSM 支持Anycast RP、静态组播、边界组播、MSDP
IPv6特性	支持ICMPv6、ND 支持IPv6 Ping/tracert、IPv6 Telnet、IPv6 Syslog、IPv6 FTP/TFTP
VSF虚拟化	支持
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分类支持聚合PolicyMap 支持基于端口和基于VLAN的PolicyMap绑定支持单速单桶双色、单速双桶三色、双速双桶三色监管支持DSCP、COS/802.1p优先级、TOS等字段重写支持每端口8个队列
ACL	支持IP ACL，基于源/目的IP、IP协议类型、IP优先级、TCP/UDP源和目的端口号等字段进行匹配支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段进行报文匹配支持IP+MAC组合ACL 支持根据时间段生效ACL 支持基于端口和基于VLAN的ACL绑定支持基于ACL的重定向支持根据ACL匹配情况执行流量统计分析功能
管理运维	支持CLI 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用户名和密码的radius认证支持IPv4/IPv6的SSH 支持Security IP安全网管功能支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四组支持LLDP 支持端口镜像、CPU镜像、RSPAN 支持sFlow流量监控支持任务异常、内存异常、CPU利用率、堆栈异常检测支持交换芯片、电源、风扇、温度异常等监测，并告警
物理尺寸（宽×深×高）	440mmx350mmx44mm（不含电源）; 440mmx380mmx44mm（含电源）		440mmx320mmx44mm
相对湿度	5% - 95% 无凝结
运行温度	0℃ - 50℃
电源	支持双AC热插拔电源		支持交流220V +RPS DC 48V
功耗	非POE：<85W	非POE：<55W	非POE：<35W
PoE供电	530W（单电源），1000W（双电源）		370W

订购信息

型号	描述
S5750M-30X-P-SI	2.5G多速率路由POE交换机（24个2.5G多速率以太网电口 +4个万兆SFP+光口 +2个40G QSFP光口），前8个电口支持60W供电，后16个电口支持30W 供电，整机最大提供1000W的POE功率，支持双AC电源模块热插拔（主机标配含1个AC电源模块，支持530W POE功率，可选配双AC电源模块，实现1000W的POE功率、1+1冗余或负荷分担模式）
S5750M-26Q-P-SI	万兆路由POE交换机（24个10G以太网电口 +2个40G QSFP光口），前8个电口支持60W供电，整机最大提供1000W的POE功率，支持双AC电源模块热插拔（主机标配含1个AC电源模块，支持530W POE功率，可选配双AC电源模块，实现1000W的POE功率、1+1冗余或负荷分担模式）
M5700-AC-B	交流电源模块（220V，600W），选配1块，适用于S5750M-30X-P-SI主机
S5750M-18X-P-SI	10G多速率路由POE交换机（12个1G/2.5G/5G/10G多速率以太网电口 +4个25G SFP28光口），双电源冗余输入（AC+RPS 48V），最大提供370W的POE电源功率，所有电口均支持90W POE供电
SFP28-SR	25G 光模块-SFP28-多模（MMF 850nm，OM4 100m）-LC接口
SFP28-LR	25G 光模块-SFP28-单模（1310nm，SMF，10km）-LC接口
DAC-QSFP-5M	四万兆QSFP铜缆套件，5米，仅适用于同型号交换机四万兆QSFP接口，可用于VSF虚拟化或是短距数据连接
DAC-SFPX-3M	DAC-SFPX-3M万兆SFP+铜缆套件，带两个万兆SFP+模块，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
AOC-SFPX-10M	AOC-SFPX-10M万兆SFP+光缆套件，带两个万兆SFP+模块，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
QSFP-SR	QSFP-SR四万兆光模块-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4个10G使用，需配合MTP光纤跳线使用
SFPX-SR	万兆光模块-SFP+-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	万兆光模块-SFP+-单模（1310nm，SMF，10km）-LC接口
SFPX-ER	万兆光模块-SFP+-单模（1550nm，SMF，40km）-LC接口
SFPX-ZR	万兆光模块-SFP+-单模（1550nm，SMF，80km）-LC接口
DAC-QSFP-5M	DAC-QSFP-5M四万兆QSFP铜缆套件，带两个四万兆QSFP模块，5米，仅适用于同型号交换机四万兆QSFP接口，可用于VSF虚拟化或是短距数据连接
SFP-SX-L	千兆光模块-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模块-SFP-单模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模块-SFP-单模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模块-SFP-单模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模块-SFP-单模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆电模块-SFP-RJ-45接口
